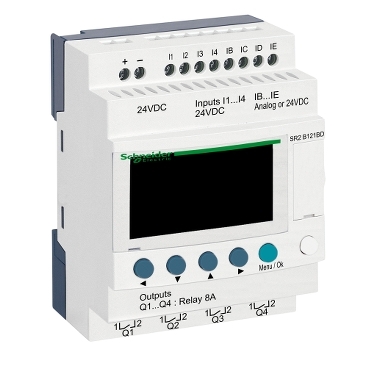

ZELIO LOGIC SR2B121BD - 8E/4S C/RELOGIO

Ref: 21.39.105 Cód: SR2B121BD Marca: Telemecanique

adicionar cotação

Relé Programável Compacto - Com Display e Relógio - 8 Entradas/4 Saídas - 24 Vdc

Complementar
current state 1 guaranteed>= 1.2 mA (IB...IG usado como circuito de entrada digital)
current state 1 guaranteed>= 2.2 mA (circuito de entrada digital I1...IA e IH...IR)
tempo de resposta10 ms (do estado 0 para o estado 1) of saída de relé
tempo de resposta5 ms (do estado 1 para o estado o) of saída de relé
Peso0.25 kg
[Uimp] tensão suportável de impulso nominal4 kV para EN/IEC 60947-1 e EN/IEC 60664-1
limites da tensão de saída24..0,250 V CA (saída de relé)
limites da tensão de saída5..0,30 V CC (saída de relé)
número de entrada analógica4
conexões - terminaisterminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG semi-sólido
conexões - terminaisterminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG sólido
conexões - terminaisterminais de parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
conexões - terminaisterminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG sólido
conexões - terminaisterminais de parafuso, 2 x 0,25...2 x 0,75 mm² (AWG 24 ... 22 AWG flexível com extremidade do cabo
estado 1 de tensão garantido>= 15 V of circuito de entrada digital I1...IA e IH...IR
estado 1 de tensão garantido>= 15 V of IB...IG usado como circuito de entrada digital
categoria de sobretensãoIII para EN/IEC 60664-1
durabilidade mecânica10000000 ciclos of saída de relé
maximum supply current100 mA (sem extensão)
capacidade de comutação em mA>= 10 mA a 12 V (saída de relé)
tempo do ciclo6-90 ms
proteção da polaridade inversacom
tensão máxima admissível30 V of circuito de entrada analógica
precisão de repetição+/- 2 % a 55 °C of circuito de entrada analógica
verificaçõesmemória do programa em cada inicialização
tensão nominal de fornecimento [Us]24 V CC
tipo e composição dos contatosnão of saída de relé
tipo de entrada digitalresistivo
linha da entrada analógica0..10 V
linha da entrada analógica0..0,24 V
corrente térmica de saída8 A para as 4 saídas of saída de relé
tensão de entrada digital24 V CC
hora de backup10 anos a 25 °C
tipo da entrada analógicamodo comum
relógiocom
dissipação de alimentação em W3 W sem extensão
visor localcom
estado de tensão 0 garantido<= 5 V of circuito de entrada digital I1...IA e IH...IR
estado de tensão 0 garantido<= 5 V of IB...IG usado como circuito de entrada digital
tempo de conversãotempo do ciclo do relé inteligente of circuito de entrada analógica
durabilidade elétricaCA-12: 500000 ciclos a 230 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétricaCA-15: 500000 ciclos a 230 V, 0.9 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétricaCC-12: 500000 ciclos a 24 V, 1.5 A of saída de relé para EN/IEC 60947-5-1
durabilidade elétricaCC-13: 500000 ciclos a 24 V, 0.6 A of saída de relé para EN/IEC 60947-5-1
compatibilidade de entradaPNP de sensores de proximidade de 3 fios of entrada discreta
current state 0 guaranteed<= 0.5 mA (IB...IG usado como circuito de entrada digital)
current state 0 guaranteed<= 0.75 mA (circuito de entrada digital I1...IA e IH...IR)
corrente de entrada digital4 mA
limites de tensão de alimentação19.2-30 V
distância de funcionamento10 m entre estações, com cabo blindado (sensor não isolado) of circuito de entrada analógica
torque de aperto0.5 N.m
resolução de entrada analógica8 bits
taxa de produção em Hz0.1 Hz (a Ie) of saída de relé
taxa de produção em Hz10 Hz (sem carga) of saída de relé
frequência de contagem1 kHz of entrada discreta
número de entrada digital8 para EN/IEC 61131-2 tipo 1
impedância de entrada12 kOhm of IB...IG usado como circuito de entrada analógica
impedância de entrada12 kOhm of IB...IG usado como circuito de entrada digital
impedância de entrada7.4 kOhm of circuito de entrada digital I1...IA e IH...IR
número de saídas4 relé
erro de conversão+/- 5 % a 25 °C of circuito de entrada analógica
erro de conversão+/- 6.2 % a 55 °C of circuito de entrada analógica
valor LSB39 mV of circuito de entrada analógica
número de linhas de esquema de controle0-240 com escada Programação
número de linhas de esquema de controle0-500 com FBD Programação
desvio de relógio12 min/ano a 0-55 °C
desvio de relógio6 s/mês a 25-25 °C
Meio ambiente
imunidade a microquebras1 ms
certificações do produtoGL
certificações do produtoCSA
certificações do produtoUL
certificações do produtoGOST
certificações do produtoC-Tick
característica ambientaldiretiva CEM para EN/IEC 61000-6-2
característica ambientaldiretiva CEM para EN/IEC 61000-6-3
característica ambientaldiretiva CEM para EN/IEC 61000-6-4
característica ambientaldiretiva CEM para EN/IEC 61131-2 zona B
característica ambientaldiretiva baixa tensão para EN/IEC 61131-2
padrõesEN/IEC 61000-4-12
padrõesEN/IEC 61000-4-4, nível 3
padrõesEN/IEC 61000-4-5
padrõesEN/IEC 61000-4-11
padrõesEN/IEC 61000-4-2, nível 3
padrõesEN/IEC 60068-2-6 Fc
padrõesEN/IEC 61000-4-6, nível 3
padrõesEN/IEC 60068-2-27 Ea
padrõesEN/IEC 61000-4-3
umidade relativa95-95 % sem condensação ou goteira
temperatura ambiente do ar para armazenamento-40-70 °C
perturbação com radiação/conduzidaclasse B para EN 55022-11 grupo 1
temperatura ambiente do ar para funcionamento-20-40 °C em invólucro não ventilado para IEC 60068-2-1 e IEC 60068-2-2
temperatura ambiente do ar para funcionamento-20-55 °C para IEC 60068-2-1 e IEC 60068-2-2
graus de poluição2 para EN/IEC 61131-2
grau de proteção IPIP20 para IEC 60529 (bloco terminal)
grau de proteção IPIP40 para IEC 60529 (painel frontal)
altitude de funcionamento2000 m
maximum altitude transport3048 m
Principal
linha de produtoZelio Logic
tipo de produto ou componenterelé inteligente compacto
