SINALEIRO 9001KP35LGG9
Ref: 21.21.610 Cód: 9001KP35LGG9 Marca: Schneider Electric
Sinalizador Ø30mm metálico, LED de alto brilho, verde, 24VCA/CC

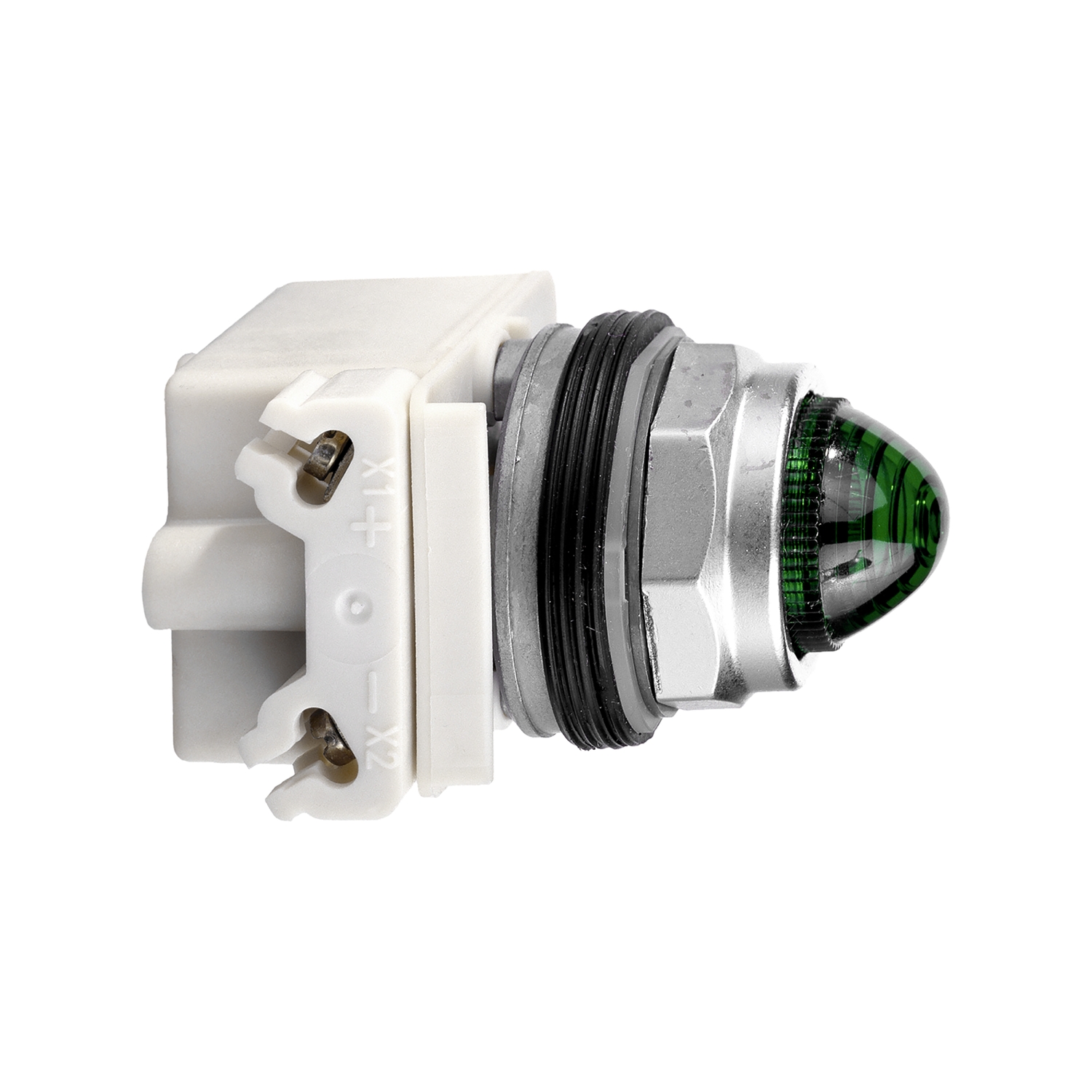

O 9001KP35LGG9 é um sinalizador verde da linha Harmony 9001K com LED integrado e cabeçote de plástico, sendo fornecido com alimentação 24 VCA/CC. Possui uma moldura de metal cromado. Este sinalizador fornece identificação visual clara sobre o status de suas máquinas. Ele é facilmente instalado em recortes de painel padrão de 30 mm de diâmetro e conectado com conexões simples de braçadeira de parafuso. É claramente distinguível visualmente à distância devido às cores claras e à iluminação através de LED integrado, permitindo a leitura rápida de status complexos da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66, tornando-o ideal para operação em ambientes agressivos. A moldura e o corpo metálicos resistentes ao impacto e à corrosão garantem que o produto continue a funcionar mesmo após acidentes graves.
Documentos:
Product Data SheetDeclaração de Conformidade - 9001KP35LGG9 Declaração RoHS da UEDeclaração de Conformidade - 9001KP35LGG9 Declaração RoHS da ChinaDeclaração de Conformidade - 9001KP35LGG9 Declaração REAChDeclaração de Conformidade - 9001KP35LGG9 Declaração REAChDeclaração de Conformidade - 9001KP35LGG9 Declaração REAChDeclaração de Conformidade - 9001KP35LGG9 Declaração REACh| Complementar | |
| proteção contra curto-circuito | 10 A fusível tipo cartucho para IEC 60947-5-1 |
| tensão nominal de fornecimento [Us] | 24...28 V CA/CC |
| fonte de luz | LED de alta luminosidade |
| alimentação do bloco luminoso | direto 24...28 V CA/CC |
| diâmetro de montagem | 30 mm |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| Peso | 0.134 kg |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para IEC 60947-1 |
| altura total CAD | 70 mm |
| apresentação do dispositivo | Conjunto Montado |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 1,5 mm² para IEC 60947-1 |
| fonte de luz | verde LED |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 2) para IEC 60947-1 |
| material do aro | metal cromado |
| compatibilidade de gama | 9001K |
| posição de operação | qualquer posição |
| torque de aperto | 0.8-0.8 N.m para IEC 60947-1 |
| largura total CAD | 54 mm |
| tipo de lente | abobadado plástico |
| forma da cabeça do parafuso | com slots cruzados |
| profundidade total CAD | 42 mm |
| forma da cabeça do parafuso | com slots cruzados |
| base da lâmpada | BA 9s |
| forma da cabeça da unidade de sinalização | redondo |
| cor de lente ou tampa/operador | verde |
| Meio ambiente | |
| resistência à vibração | 7 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| tratamento de proteção | TC |
| grau de proteção NEMA | NEMA 1 |
| grau de proteção NEMA | NEMA 12 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 2 |
| grau de proteção NEMA | NEMA 3 |
| grau de proteção NEMA | NEMA 3R |
| grau de proteção NEMA | NEMA 4 |
| grau de proteção NEMA | NEMA 6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 61140 |
| grau de proteção IP | IP66 para IEC 60529 |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | NEMA |
| certificações do produto | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C 852 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-1 |
| Principal | |
| linha de produto | Harmony 9001K |
| tipo de produto ou componente | luz piloto |
| nome abreviado do dispositivo | 9.001K |
