RELE MED/CONT.TENSAO RM4UA33M/RM22UA33MR
Ref: 21.08.189 Cód: RM22UA33MR Marca: Schneider Electric

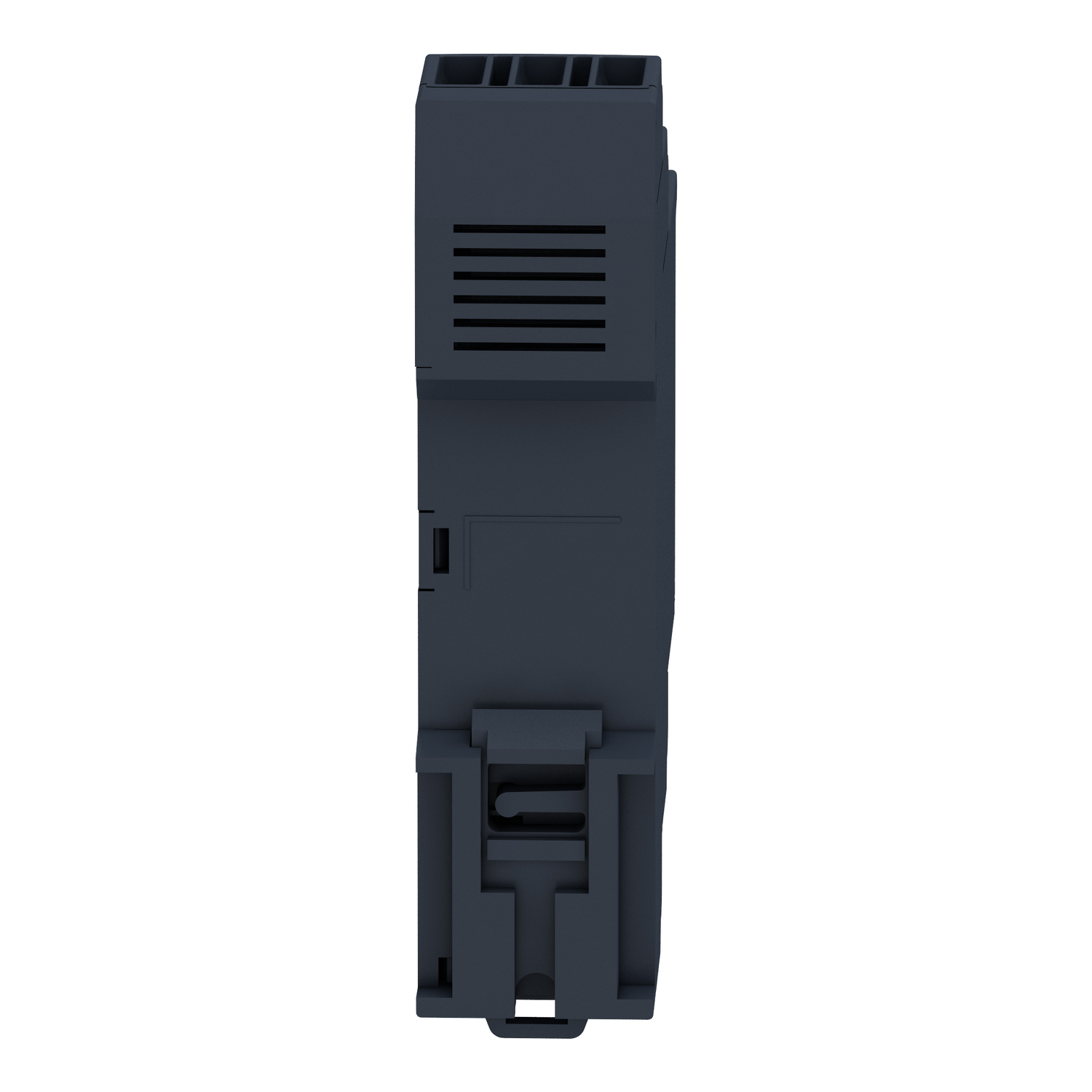

Relé de controle e medição monofásico, função dupla, off delay 0,1...30s, 2NAF, 8A, 15…500VCA/CC, 24...240VCA/CC
Este relé Harmony RM22-UA permite o monitoramento do controle de tensão em redes monofásicas. Este relé de controle de tensão monofásico multifuncional modular é ideal para monitorar valores elétricos em painéis de controle industriais e de edificações. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Ele também oferece um botão de diagnóstico, tampa selável, configurações simples e precisas com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. controlador multifunções para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para renovação de instalações antigas sem usar um PLC.
Documentos:
Product Data SheetDeclaração de Conformidade - RM22UA33MR Declaração RoHS da ChinaDeclaração de Conformidade - RM22UA33MR Declaração RoHS da UEDeclaração de Conformidade - RM22UA33MR Declaração REACh| Complementar | |
| tensão nominal de fornecimento [Us] | 24...240 V CA/CC 50/60 Hz |
| dados de fiabilidade de segurança | MTTFd = 308.2 anos |
| dados de fiabilidade de segurança | B10d = 290000 |
| corrente de comutação mínima | 10 mA a 5 V CC |
| maximum measuring cycle | 100 ms ciclo de medição como valor rms verdadeiro |
| corrente de comutação máxima | 8 A CA |
| histerese | 3-3 % fixo full scale for window mode |
| histerese | 5-50 % ajustável definição de limiar of detecção de sobretensão ou subtensão |
| erro de medição | < 1% sobre todo o intervalo com variação da tensão |
| erro de medição | 0,05%/°C com variação da temperatura |
| LED de status | retransmitir ON: LED (amarelo) |
| LED de status | potência LIGAR: LED (verde) |
| contatos de saída | 2 F/A |
| consumo de potência em VA | 3.5-3.5 VA CA |
| material de contatos | sem cádmio |
| tempo de resposta | <= 500 ms |
| tempo de reposição | 1500 ms a tensão máxima |
| conexões - terminais | terminais de parafuso, 2 x 0,5 x 2 ... 2,5 mm² (AWG 20...AWG 14 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24 ... 18 AWG flexível com extremidade do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20 ... AWG 6 sólido sem ponta do cabo |
| conexões - terminais | terminais de parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo |
| funcionalidade | subtensão e sobretensão no modo de janela |
| categoria de uso | CA-15 para IEC 60947-5-1 |
| categoria de uso | CC-13 para IEC 60947-5-1 |
| categoria de uso | CA-1 para IEC 60947-4-1 |
| categoria de uso | CC-1 para IEC 60947-4-1 |
| Peso | 0.11 kg |
| tensão de comutação máxima | 250 V CA |
| resistência de isolamento | > 100 MOhm a 500 V CC para IEC 60255-27 |
| categoria de sobretensão | III para IEC 60664-1 |
| isolamento | entre a alimentação e a medição |
| limites de tensão de alimentação | 20.4-264 V CA/CC |
| suporte de montagem | trilho DIN de 35 mm para EN/IEC 60715 |
| corrente de saída nominal | 8:00 AM |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | RM22 |
| material da caixa | plástico auto-extintor |
| resistência entre terminais | 150 kOhm a terminais E2-M |
| resistência entre terminais | 300 kOhm a terminais E1-M |
| resistência entre terminais | 500 kOhm a terminais E3-M |
| posição de montagem | qualquer posição |
| largura | 22.5 mm |
| torque de aperto | 0.6-1 N.m para IEC 60947-1 |
| consumo de potência em W | 1.5 W CC |
| durabilidade elétrica | 100000 ciclos |
| aumento de atraso na inicialização | 600 ms |
| frequência de alimentação | 40...70 Hz +/- 10 % |
| precisão de repetição | +/- 0.5 % of circuito de entrada e medição |
| precisão de repetição | +/- 2 % of atraso |
| Meio ambiente | |
| umidade relativa | 93-97 % a 25-55 °C para IEC 60068-2-30 |
| graus de poluição | 3 para IEC 60664-1 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP20 para IEC 60529 (terminais) |
| grau de proteção IP | IP40 para IEC 60529 (caixa) |
| grau de proteção IP | IP50 para IEC 60529 (painel frontal) |
| tensão de teste dielétrica | 2.5 kV CA 50 Hz, 1 min para IEC 60255-27 |
| compatibilidade eletromagnética | immunity for residential, commercial and light-industrial environments para EN/IEC 61000-6-1 |
| compatibilidade eletromagnética | imunidade para ambientes industriais para EN/IEC 61000-6-2 |
| compatibilidade eletromagnética | emissão padrão para ambientes residenciais, comerciais e industriais leve para EN/IEC 61000-6-3 |
| compatibilidade eletromagnética | emissão padrão para ambientes industriais para EN/IEC 61000-6-4 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: 10 V/mnível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 4 kV (direto)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (capacitive coupling)nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 4 kV (modo comum)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: 2 kV (modo diferencial)nível 4 para IEC 61000-4-5 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasgrupo de classe B 1 para CISPR 11 |
| compatibilidade eletromagnética | emissões guiadas e irradiadasclasse B para CISPR22 |
| padrões | EN / IEC 60255-1 |
| imunidade a microquebras | 10 ms |
| resistência ao choque | 15 gn (Duração = 11 ms of não está em funcionamento para IEC 60068-2-27 |
| resistência ao choque | 5 gn (Duração = 11 ms of em funcionamento para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -20-50 °C a 60 Hz |
| temperatura ambiente do ar para funcionamento | -20-60 °C a 50 Hz CA/CC |
| resistência à vibração | 0,075 mm (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 10-58.1 Hz não está em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0.035 mm (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| resistência à vibração | 0,5 gn (f = 58.1-150 Hz em funcionamento para IEC 60068-2-6 |
| certificações do produto | RCM |
| certificações do produto | UL |
| certificações do produto | China RoHS |
| certificações do produto | EAC |
| certificações do produto | CSA |
| certificações do produto | CE |
| certificações do produto | GL |
| certificações do produto | CCC |
| Principal | |
| linha de produto | Zelio Control |
| tipo de produto ou componente | relés de controle e medição modular |
| intervalo de medição | 15...500 V tensão CA/CC 50/60 Hz |
| capacidade de comutação em VA | 2000 VA |
| Relé | RM22UA |
| tipo de relé | relé de controle da tensão |
| número de fases da rede | monofásico |
| tipo de atraso | angulada 0.1...30 s, +/- 10% do valor da escala completa ao ultrapassar o limiar Tt |
| tipo do circuito de alimentação | CC |
| parâmetros monitorizados do relé | subtensão e sobretensão em modo de janela |
| parâmetros monitorizados do relé | detecção de sobretensão ou subtensão |
