RELE EVERLINK LRD350 - 37/50 A
Ref: 21.09.032 Cód: LRD350 Marca: Schneider Electric

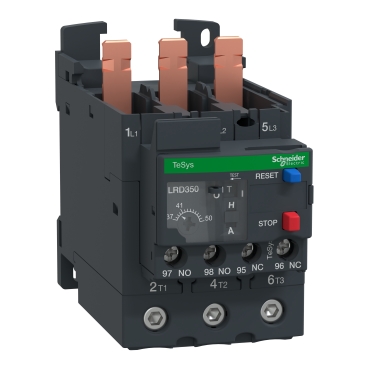

Relé de sobrecarga térmica Tesys Deca com Everlink 37-50A classe 10A 1NA+1NF
Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 37-50A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 22kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso EverLink BTR, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D40A-D80A, ou separado do contator, com uso de um bloco de terminais LAD96560 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os reles de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LRD350 Declaração RoHS da UEDeclaração de Conformidade - LRD350 Declaração RoHS da ChinaDeclaração de Conformidade - LRD350 Declaração REAChDeclaração de Conformidade - LRD350 Declaração REACh| Complementar | |
| altura | 70 mm |
| [Ith] corrente térmica ao ar livre convencional | 5 A of circuito de sinalização |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² flexível com |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² sólido sem ponta do cabo |
| Peso | 0.375 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| sensibilidade da falha de fase | corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| [Ue] tensão de operação nominal | 690 V CA 0...400 Hz |
| frequência da rede | 0...400 Hz |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| torque de aperto | circuito de potência: 5 N.m - Ligar conectores parafuso EverLink BTR |
| tipo de controle | vermelho Botão: Pare |
| tipo de controle | azul Botão: reinicialização |
| suporte de montagem | placa, com acessórios específicos |
| suporte de montagem | calha, com acessórios específicos |
| suporte de montagem | com contator |
| compatibilidade de gama | LRD |
| largura | 55 mm |
| profundidade | 123 mm |
| compensação de temperatura | -20-60 °C |
| corrente admissível | 0.95 A a 380 V CA-15 of circuito de sinalização |
| corrente admissível | 0.06 A a 440 V CC-13 of circuito de sinalização |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -60-70 °C |
| tratamento de proteção | TH para IEC 60068 |
| força mecânica | choques: 15 Gn para 11 ms para IEC 60068-2-7 |
| força mecânica | vibrações: 4 gn para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -20-60 °C sem degradação para IEC 60947-4-1 |
| força dielétrica | 6 kV a 50 Hz para IEC 60255-5 |
| retardamento de chamas | V1 para UL 94 |
| grau de proteção IP | IP20 para IEC 60529 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | IEC 60947-5-1 |
| padrões | EN 60947-5-1 |
| padrões | ATEX D 94/9/CE |
| padrões | IEC 60947-4-1 |
| padrões | EN 60947-4-1 |
| certificações do produto | UL |
| certificações do produto | GL |
| certificações do produto | BV |
| certificações do produto | CCC |
| certificações do produto | ATEX INERIS |
| certificações do produto | RINA |
| certificações do produto | DNV |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| Principal | |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| gama | TeSys |
| nome do produto | TeSys LRD |
| linha de ajuste de proteção térmica | 37-50 A |
| tipo de rede | CC |
| tipo de rede | CA |
| aplicação de relé | proteção do motor |
| tipo de produto ou componente | relé de sobrecarga térmica diferencial |
| compatibilidade do produto | LC1D65A |
| compatibilidade do produto | LC1D50A |
| compatibilidade do produto | LC1D40A |
| nome abreviado do dispositivo | LRD |
