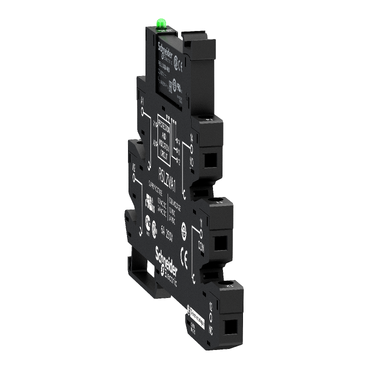

RELE + BASE 230 VCA/VCC RSL1PVPU

Ref: 21.13.351 Cód: RSL1PVPU Marca: Schneider Electric

Relé de interface slim 6A 1NAF, com base de conexão por parafuso, LED, 230VCA/CC

Descrição
Caracteristicas Técnicas

Este relé de ligação de interface fina Harmony RSL tem uma tensão de controle de bobina de 60 V CC e tem 1 contato de inversor SPDT (polo simples de duas direções) com uma classificação de 6 A. Ele tem uma grande variedade de número de contatos para uso em corrente nominal elevada. Também oferece indicador LED e circuito de proteção. Isso ajuda a reduzir o tamanho dos gabinetes e aumenta a confiabilidade das máquinas. Você pode montar praticamente em qualquer lugar. Um dos relés de interface mais finos do mercado, com 6 mm de largura, pode ser instalado em praticamente qualquer lugar. É compatível com requisitos de aplicação de corrente de alto nível ou alta capacidade de interrupção. Operacionalidade para sistemas automatizados com lógica cabeada para complementar as funções de controladores lógicos programáveis (CLPs) industriais. O display de estado com LED indica claramente tanto de dia como de noite.

Documentos:

Complementar
capacidade de comutação máxima	1500 VA
capacidade de comutação máxima	150 W
dados de fiabilidade de segurança	B10d = 60000
altura	78.6 mm
descrição de terminais ISO nº 1	(11-12-14)OC
descrição de terminais ISO nº 1	(A1-A2)CO
torque de aperto	< 0.5 N.m of M2,5 parafuso(s)
taxa de funcionamento	<= 72000 ciclos / hora sem carga
taxa de funcionamento	<= 360 ciclos / hora subcarga
categoria de proteção	RT III
níveis de teste	nível A
suporte de montagem	calha DIN simétrica de 35 mm
modo de fixação	mola de compressão de plástico
material de contatos	liga de prata (AgSnO2)
durabilidade elétrica	60000 ciclos of resistivo carga, 6 A a 250 V, CA-1
tempo de reposição	20 ms
sinalização	CE
disposição do terminal de contatos	separado
Peso	0.029 kg
[Uimp] tensão suportável de impulso nominal	6 kV para IEC
tensão de comutação máxima	277 V
tipo de controle	sem botão de pressão
resistência média	20500 Ohm Rede: CC a 23 ? +/- 10 %
apresentação do dispositivo	Conjunto Montado
tensão de comutação	12 V
capacidade de comutação mínima	120 mW
conexões - terminais	conectores de parafusos, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG flexível com extremidade do cabo
conexões - terminais	conectores de parafusos, 1 x 0,2...1 x 2,5 mm² (AWG 24 ... 16 AWG sólido sem ponta do cabo
consumo médio em W	0.17 W, CC
[Ie] corrente nominal de operação	6 A 1 F/A (CA-1/CC-1) para IEC/UL
venda por quantidade indivisível	10
[Ui] tensão de isolamento nominal	250 V para EN/IEC
[Ui] tensão de isolamento nominal	277 V para cUL
corrente de comutação mínima	100 mA
durabilidade mecânica	10000000 ciclos
compatibilidade de gama	RSL
posição de operação	qualquer posição
tempo de funcionamento	5 ms reposição
tempo de funcionamento	12 ms
largura	6.2 mm
corrente de carga	6 A a 250 V CA distância de montagem de 0,5 mm
limiar da tensão mínima de regulação	>= 0,05Uc
profundidade	95 mm
Meio ambiente
força dielétrica	1000 V CA entre os contatos
força dielétrica	4000 V CA entre a bobina e o contato
temperatura ambiente do ar para armazenamento	-40-85 °C
tensão de entrada	230 V CA/CC (limite de Tensão de entrada: 184..0,264,5 V)
grau de proteção IP	IP40 para EN/IEC 60529
resistência à vibração	10 gn amplitude = +/- 1 mm (f = 10-150 Hz)10 ciclos que não operam para EN/IEC 60068-2-6
resistência à vibração	5 gn amplitude = +/- 1 mm (f = 10-150 Hz)10 ciclos de operação para EN/IEC 60068-2-6
resistência ao choque	10 gn (Duração = 11 ms of em funcionamento para EN/IEC 60068-2-27
resistência ao choque	5 gn (Duração = 11 ms of fora de funcionamento para EN/IEC 60068-2-27
temperatura ambiente do ar para funcionamento	-40-70 °C
padrões	EN/IEC 61810-1
padrões	UL 508
padrões	CSA C22.2 No 14
certificações do produto	GOST
certificações do produto	CSA
certificações do produto	UL
Principal
tensão de circuito de controle	60 V CC
linha de produto	Zelio Relay
tipo de produto ou componente	relé de ligação
LED de status	com
forma do pino	plano (tipo PCB)
nome da série	relé de interface
operação dos contatos	padrão
tipo e composição dos contatos	1 F/A
nome abreviado do dispositivo	RSL
[Ithe] corrente térmica convencional em isolamento	6 A a -40-55 °C
