PISCA PISCA VM XVBL4M4
Ref: 21.36.043 Cód: XVBL4M4 Marca: Schneider Electric

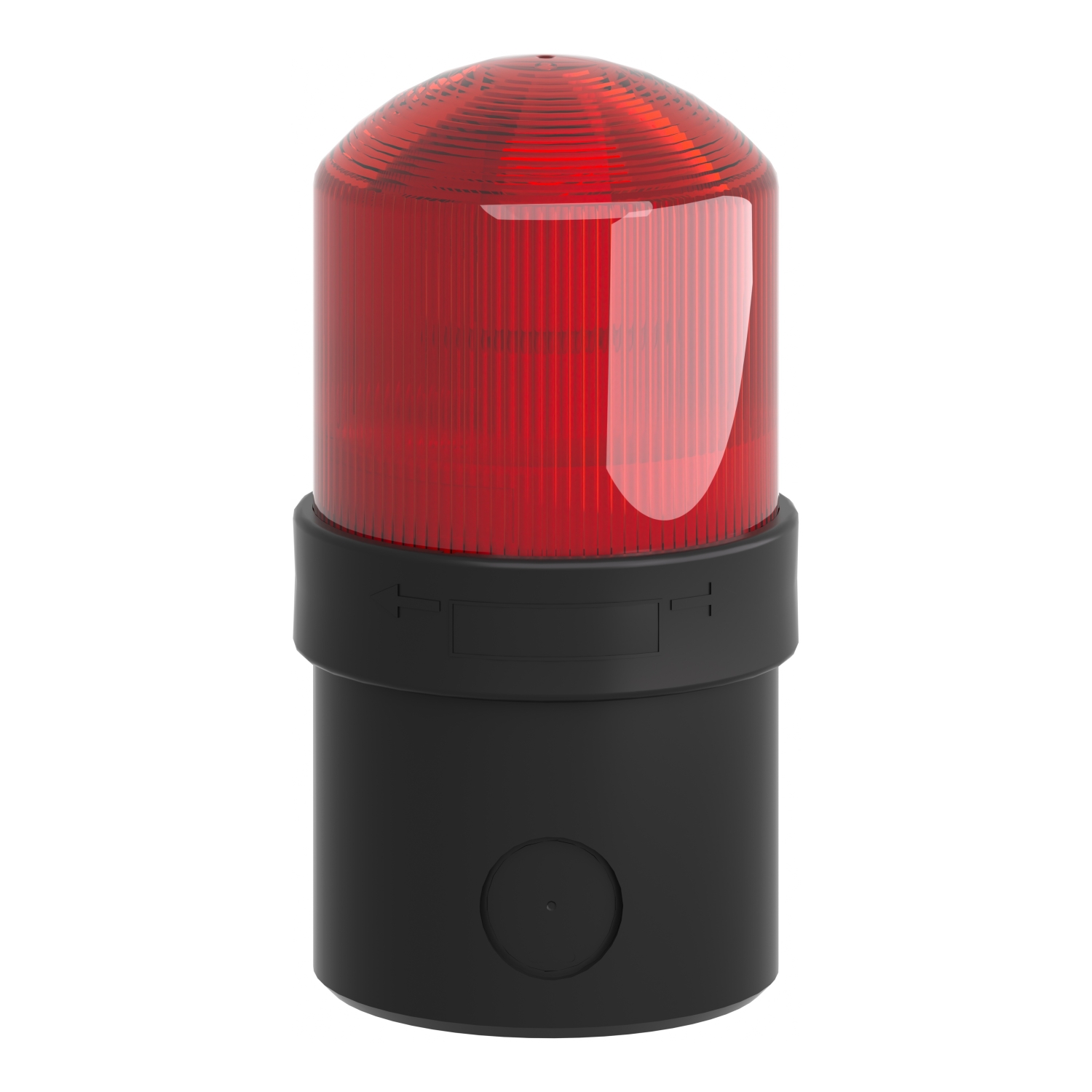

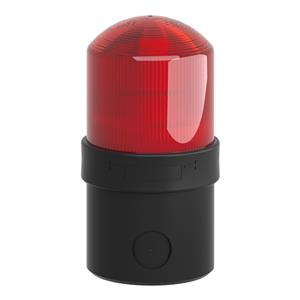

Módulo luminoso tipo farol Ø70mm para XVB, unidade completa com base, intermitente, LED, vermelho, 48...230VCA
O XVBL4M4 é um módulo luminoso intermitente vermelho de diâmetro 70 mm da linha Harmony XVB. Este farol completo iluminado foi projetado como acessório de iluminação para torres de luz. Possui alimentação 48...230VCA. Oferece uma luz estroboscópica, permitindo exibir claramente o status de suas máquinas. Em aplicações como automotiva, máquinas-ferramenta, manuseio de materiais, embalagens, estações de montagem, transportadores. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP65. Isso o torna ideal para operação em ambientes agressivos.
Documentos:
Product Data SheetDeclaração de Conformidade - XVBL4M4 Declaração RoHS da ChinaDeclaração de Conformidade - XVBL4M4 Declaração REAChDeclaração de Conformidade - XVBL4M4 Declaração RoHS da UE| Complementar | |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| altura total CAD | 139 mm |
| largura total CAD | 70 mm |
| profundidade total CAD | 70 mm |
| Peso | 0.28 kg |
| conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
| descrição de terminais ISO nº 1 | (COM-1)PW |
| descrição de terminais ISO nº 1 | (GND)TERRA |
| [Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
| limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
| frequência da intermitência | 1 Hz |
| Meio ambiente | |
| graus de poluição | 2 |
| padrões | EN/IEC 60947-5-1 |
| grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
| tratamento de proteção | TC |
| classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
| classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
| certificações do produto | UL 508 |
| certificações do produto | GOST |
| certificações do produto | CCC |
| certificações do produto | CSA C22-2 Nº 14 |
| grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
| grau de proteção IP | IP66 na unidade base para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| Principal | |
| fonte de luz | lâmpada não incluída, vermelho |
| tipo de produto ou componente | indicador luminoso completo |
| nome do componente | XVBL |
| tensão nominal de fornecimento [Us] | 48..0,230 V CA |
| tipo de lâmpada | incandescente com BA 15d base |
| tipo de lâmpada | LED protegido |
| material | poliamida reforçada com vidro: unidade base |
| material | policarbonato: unidade luminosa |
| diâmetro de montagem | 70 mm |
| linha de produto | Harmony XVB Universal |
| tipo de sinalização | intermitente |
| maximum power dissipation in W | 7 W |
| tipo de unidade de conjunto de indicadores/indicadores luminosos | unidade base fixação direta ou por tubos |
| tipo de unidade de conjunto de indicadores/indicadores luminosos | unidade luminosa |
