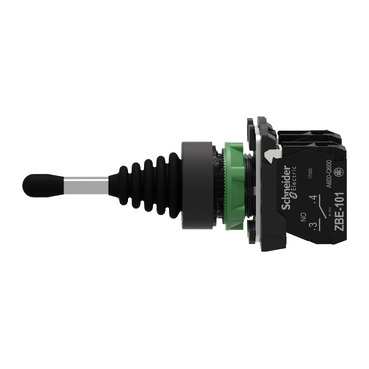

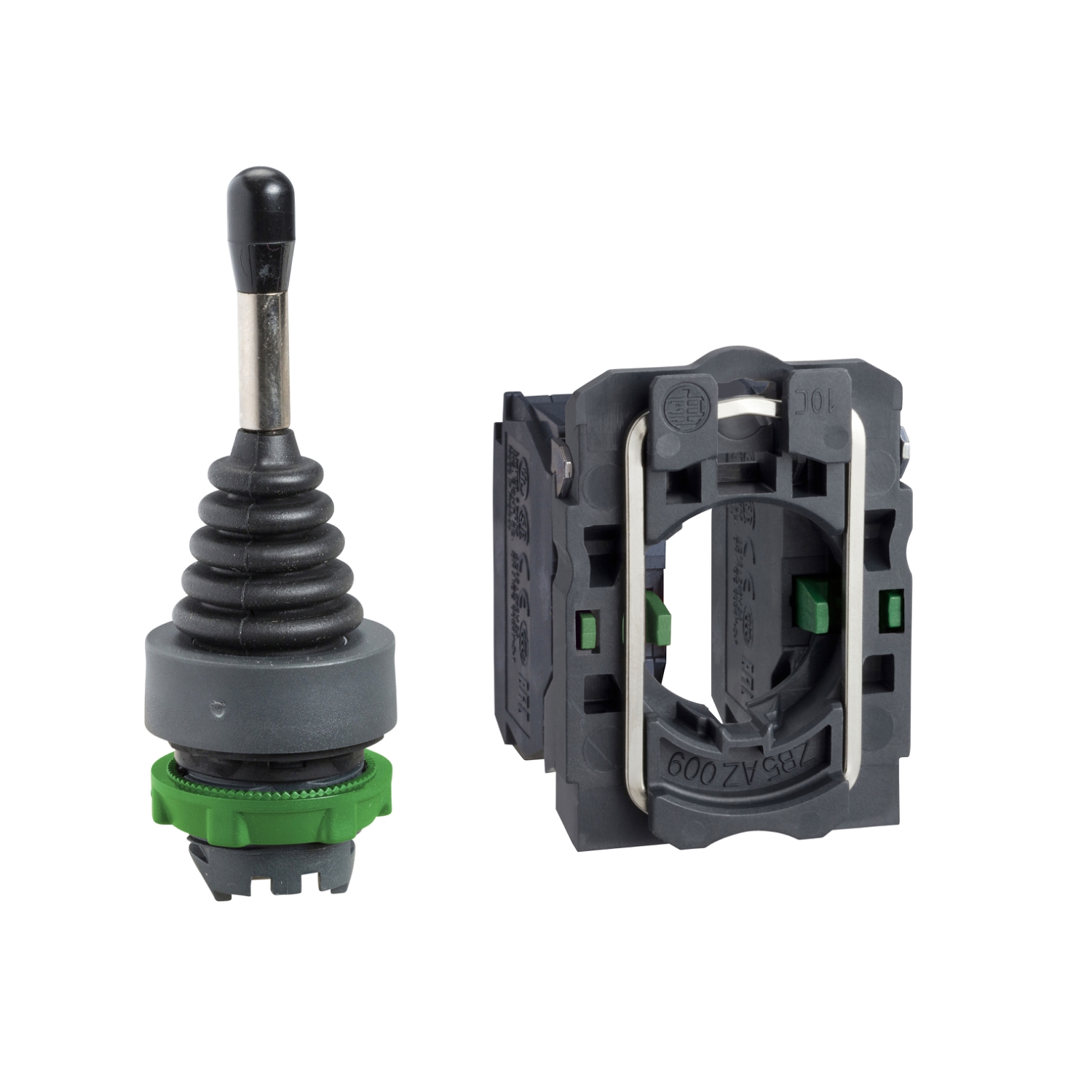

MANIPULADOR XD5PA12
Ref: 21.15.398 Cód: XD5PA12 Marca: Schneider Electric
Manipulador com 2 direções, sem retorno ao zero, 3 posições, NA
O XD5PA12 é um joystick completo de 22 mm da linha Harmony XD2. Oferece uma interface ergonômica para controlar sua máquina. Ele é facilmente instalado em furação de painel padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões clássicas de braçadeira de parafuso. É resistente a vibrações, lavadora de alta pressão e poeira graças à sua proteção IP66, tornando-a ideal para operação em ambientes agressivos.
Documentos:
Product Data SheetDeclaração de Conformidade - XD5PA12 Declaração RoHS da UEDeclaração de Conformidade - XD5PA12 Declaração RoHS da China| Complementar | |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| apresentação do dispositivo | Conjunto Montado |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| utilização dos contatos | padrão |
| altura | 47 mm |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | sem |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| tipo e composição dos contatos | 1 NA |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| durabilidade mecânica | 1000000 ciclos |
| fendas por direção | 1-Jan |
| compatibilidade de gama | XD5 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V e 5 mA em ambiente limpo para EN/IEC 60947-5-4 |
| largura | 30 mm |
| profundidade | 108 mm |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| Meio ambiente | |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe II para IEC 60536 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IP | IP66 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | UL 508 |
| padrões | JIS C8201-1 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| grau de proteção IK | IK03 para IEC 50102 |
| Principal | |
| informações de direção do operador | 2 sentidos |
| tipo de produto ou componente | joystick controller |
| forma da cabeça da unidade de sinalização | redondo |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| linha de produto | Harmony XB5 |
| diâmetro de montagem | 22 mm |
| tipo de operador | estático |
| material do aro | plástico |
| venda por quantidade indivisível | 1 |
| material do colar de fixação | plástico |
| perfil do operador | eixo de funcionamento de 54 mm de comprimento |
| informações de posição do operador | 3 posições |
| nome abreviado do dispositivo | XD5 |
