INTERR. DIF.100A 4P 30 MA - A9R51491
Ref: 21.37.082 Cód: A9R51491 Marca: Schneider Electric

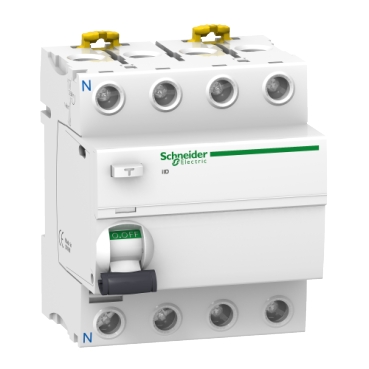

Interruptor diferencial Acti9 RCCB ilD 4P 100A tipo AC 30mA
O interruptor diferencial Acti9 ilD é a nova referência no campo da distribuição de terminais de baixa tensão para proteção contra descargas elétricas, por contato direto ou indireto, e riscos de incêndio em todos os edifícios industriais e terciários. Este produto possui 4 polos, capacidade de 100A, classe de proteção de tipo AC e sensibilidade de fuga à terra de 30mA. Este interruptor diferencial cumpre a função de desligar os circuitos elétricos em caso de falha de aterramento. O seu isolamento classe II em quadros de distribuição garante que a distância entre o disjuntor e os componentes internos do aparelho seja o dobro do exigido pelas normas aplicáveis, proporcionando a máxima proteção. Além disso, possui proteção IP20 e pode ser montado em trilho DIN. Conta também com botão de teste e travamento duplo para desmontagem com pente anexado. Este interruptor diferencial tem uma ampla faixa de peração, atuando em temperaturas de -5°C a 60°C. Coordenado totaltmente com os interruptores termomagnéticos Acti9 e Multi9, sendo o complemento natural do iC60. Os acessórios e auxiliares dos interruptores diferenciais Acti 9 ilD são os mesmos que os dos disjuntores termomagnéticos Acti9 iC60. Este produto está em conformidade com as normas EN/IEC 61008-1. Os interruptores diferenciais Acti9 ilD levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - A9R51491 Declaração RoHS da UEDeclaração de Conformidade - A9R51491 Declaração RoHS da ChinaDeclaração de Conformidade - A9R51491 Declaração REAChDeclaração de Conformidade - A9R51491 Declaração REAChDeclaração de Conformidade - A9R51491 Declaração REAChDeclaração de Conformidade - A9R51491 Declaração REAChComplementar | |
frequência da rede | 50/60 Hz |
altura | 91 mm |
indicação de posição do contato | sim |
descrição das opções de bloqueio | dispositivo de travamento |
conexões - terminais | terminal simples superior ou inferior1-35 mm² rígido |
conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível |
conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível com virola |
suporte de montagem | calha DIN |
localização do dispositivo no sistema | de saída |
desvios de 9 mm | 8 |
compatibilidade do bloco de distribuição do barramento combinado | superior ou inferior: Protetor de barramento |
comprimento da decapagem do fio | 14 mm of superior ou inferior conexão |
tipo de controle | alavanca articulada |
tecnologia de disparo de corrente residual | independente da tensão |
Peso | 0.37 kg |
[Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz |
modo de montagem | de encaixe |
capacidade de fechamento e corte nominal | Idm 1500 A |
capacidade de fechamento e corte nominal | Im 1500 A |
durabilidade mecânica | 20000 ciclos |
[Uimp] tensão suportável de impulso nominal | 6 kV |
cor | RAL 9003 |
largura | 72 mm |
profundidade | 73.5 mm |
torque de aperto | 3.5-3.5 N.m superior ou inferior |
durabilidade elétrica | CA-1: 10000 ciclos |
corrente de curto-circuito condicional nominal | 10 kA |
[Ue] tensão de operação nominal | 380...415 V CA 50/60 Hz |
Meio ambiente | |
temperatura ambiente do ar para armazenamento | -40-85 °C |
compatibilidade eletromagnética | 8/20 µs tensão aos choques, 250 A para EN/IEC 61008-1 |
graus de poluição | 3 |
grau de proteção IP | IP20 para IEC 60529 |
grau de proteção IP | IP40 (invólucro modular) para IEC 60529 |
normas | EN/IEC 61008-1 |
temperatura ambiente do ar para funcionamento | -5-60 °C |
Principal | |
[In] corrente nominal | 100 A |
linha de produto | iID |
tipo de rede | CA |
nome do produto | Acti 9 iID |
tipo de produto ou componente | Interruptor diferencial (DR/IDR) |
classe de proteção de fuga à terra | Classe AC |
sensibilidade de fuga à terra | 30 mA |
gama | Acti 9 |
atraso de proteção de fuga à terra | instantâneo |
nome abreviado do dispositivo | iID |
descrição de polos | 4P |
posição neutra | esquerda |
