FRONTAL ZB5AK1243
Ref: 21.15.511 Cód: ZB5AK1243 Marca: Schneider Electric

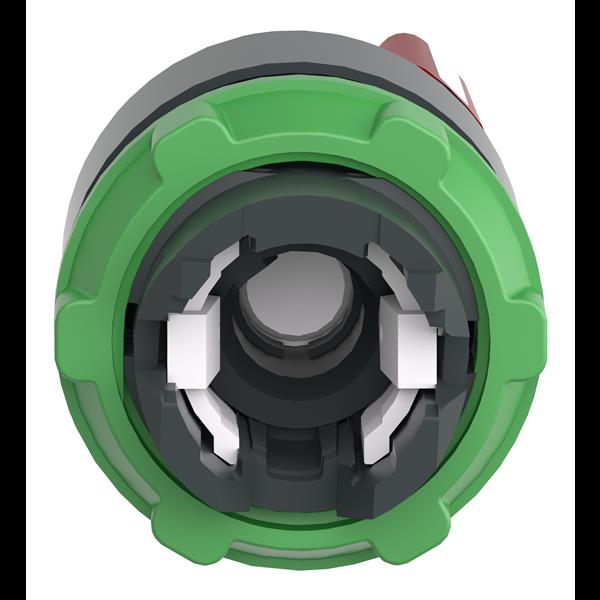

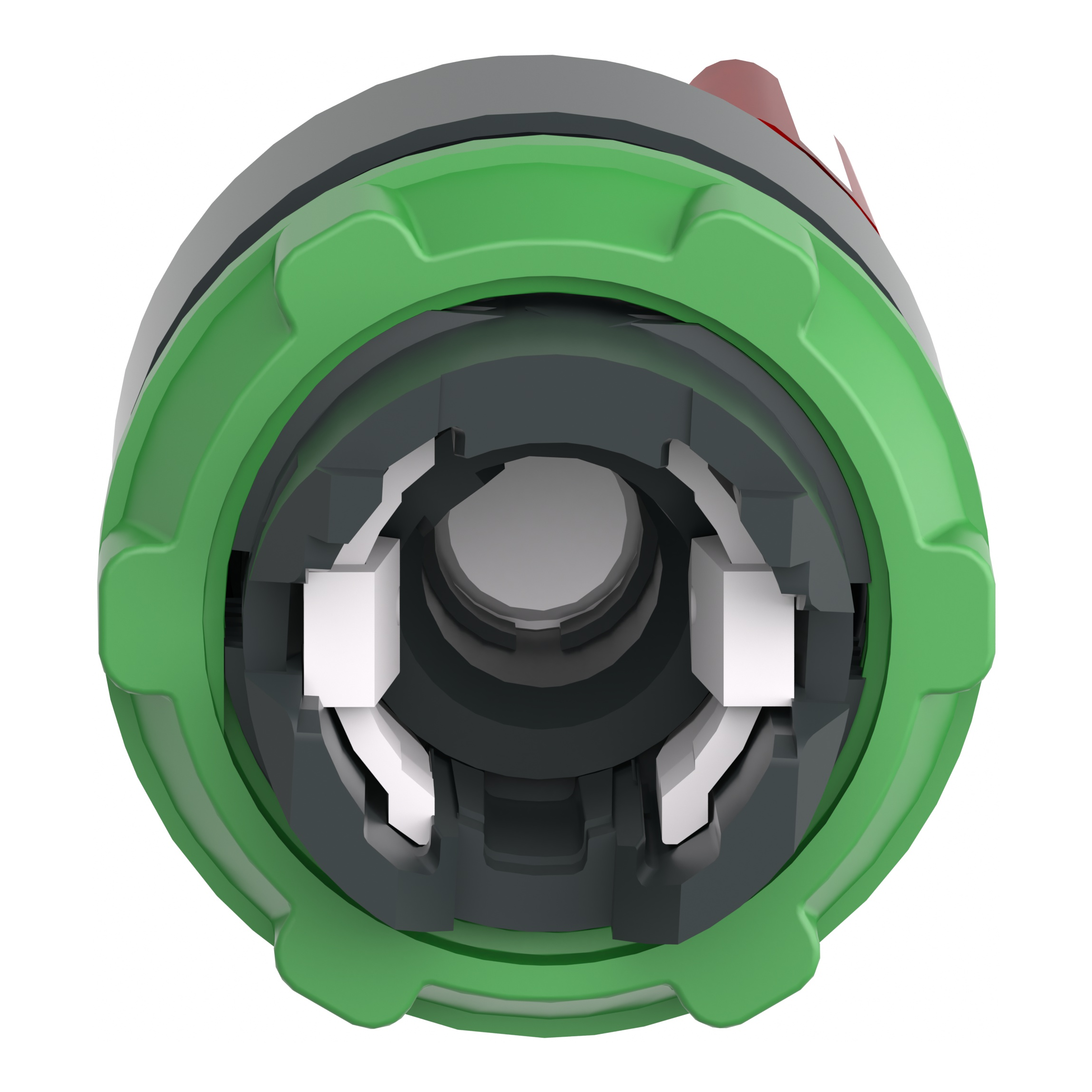

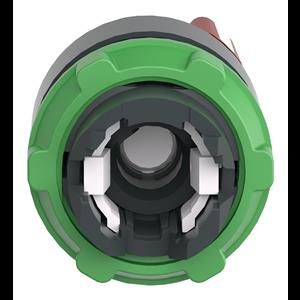

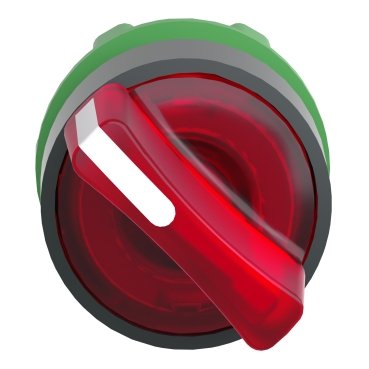

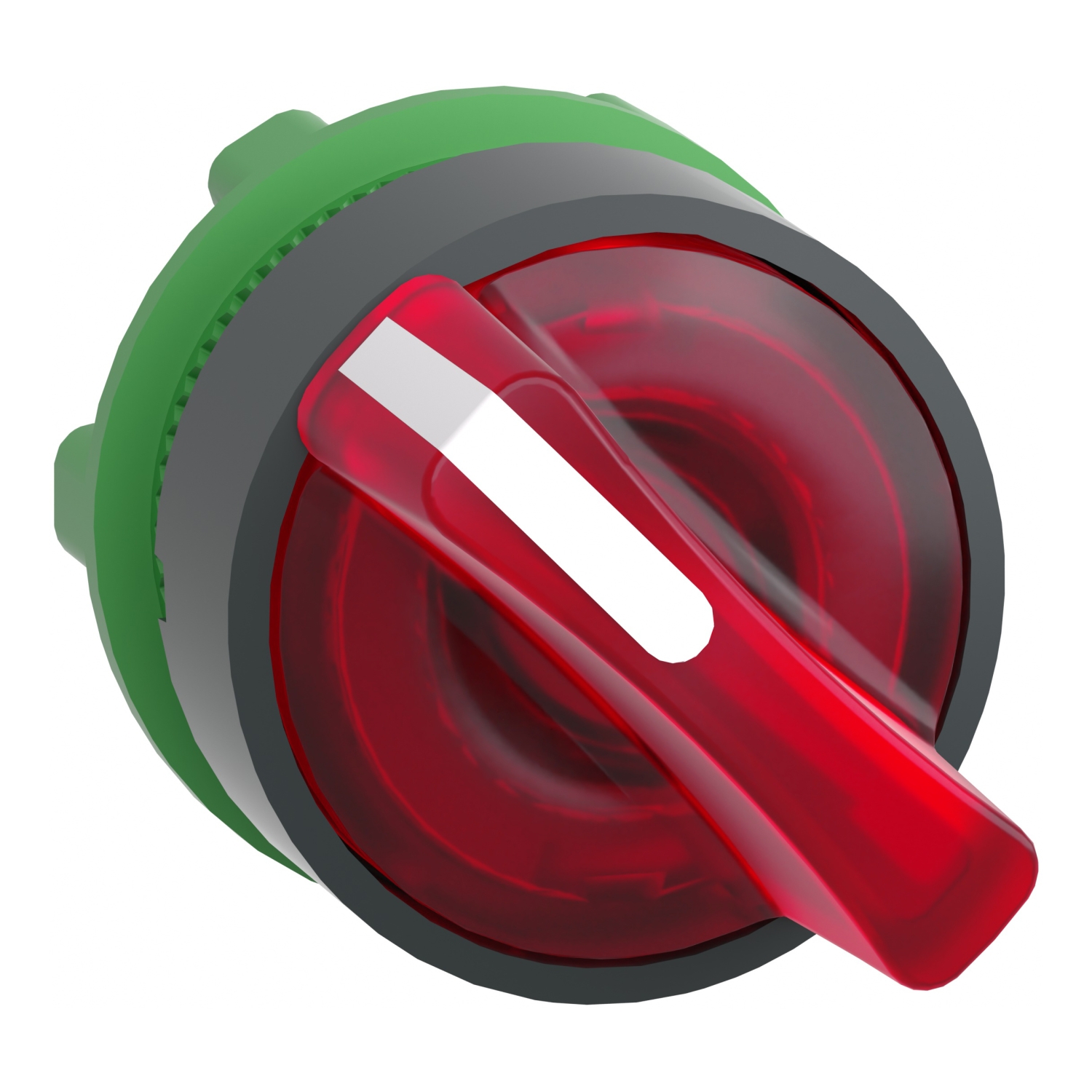

Cabeçote para chave seletora luminosa Ø22mm plástico, 2 posições fixas, vermelho
O ZB5AK1243 é o cabeçote para a chave seletora luminosa vermelho da linha Harmony XB5. O cabeçote da chave seletora é iluminada por LED universal com manopla padrão de 2 posições fixas, opera com mecanismo de retenção. Esta chave seletora iluminada por LED universal oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação, mesmo em salas de controle mais escuras, e com um feedback visual claro. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP20. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AK1243 Declaração RoHS da UEDeclaração de Conformidade - ZB5AK1243 Declaração REAChDeclaração de Conformidade - ZB5AK1243 Declaração RoHS da China| Complementar | |
| código de composição elétrica | M3 of <4 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MF1 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MR1 of <2 contatos utilizando único blocos em montagem posterior com LED incorporado |
| código de composição elétrica | M4 of <4 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| customizable | 0 |
| Peso | 0.016 kg |
| altura total CAD | 29 mm |
| grupo principal | interruptor de seleção luminoso |
| cor de lente ou tampa/operador | vermelho |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB5 |
| escudo de isolamento | não |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| grupo de produto | luminoso LED incorporado |
| largura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| apresentação do dispositivo | basic element |
| Meio ambiente | |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | UL listado |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | CSA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| Principal | |
| linha de produto | Harmony XB5 |
| tipo de produto ou componente | cabeça para interruptor seletor luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | estático |
| tipo de cabeça | standard |
| diâmetro de montagem | 22 mm |
| material do aro | dark grey plastic |
| perfil do operador | vermelho punho padrão |
| informações de posição do operador | 2 posições 90° |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB5 |
| venda por quantidade indivisível | 1 |
