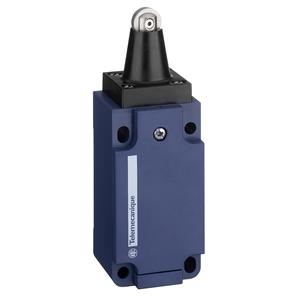

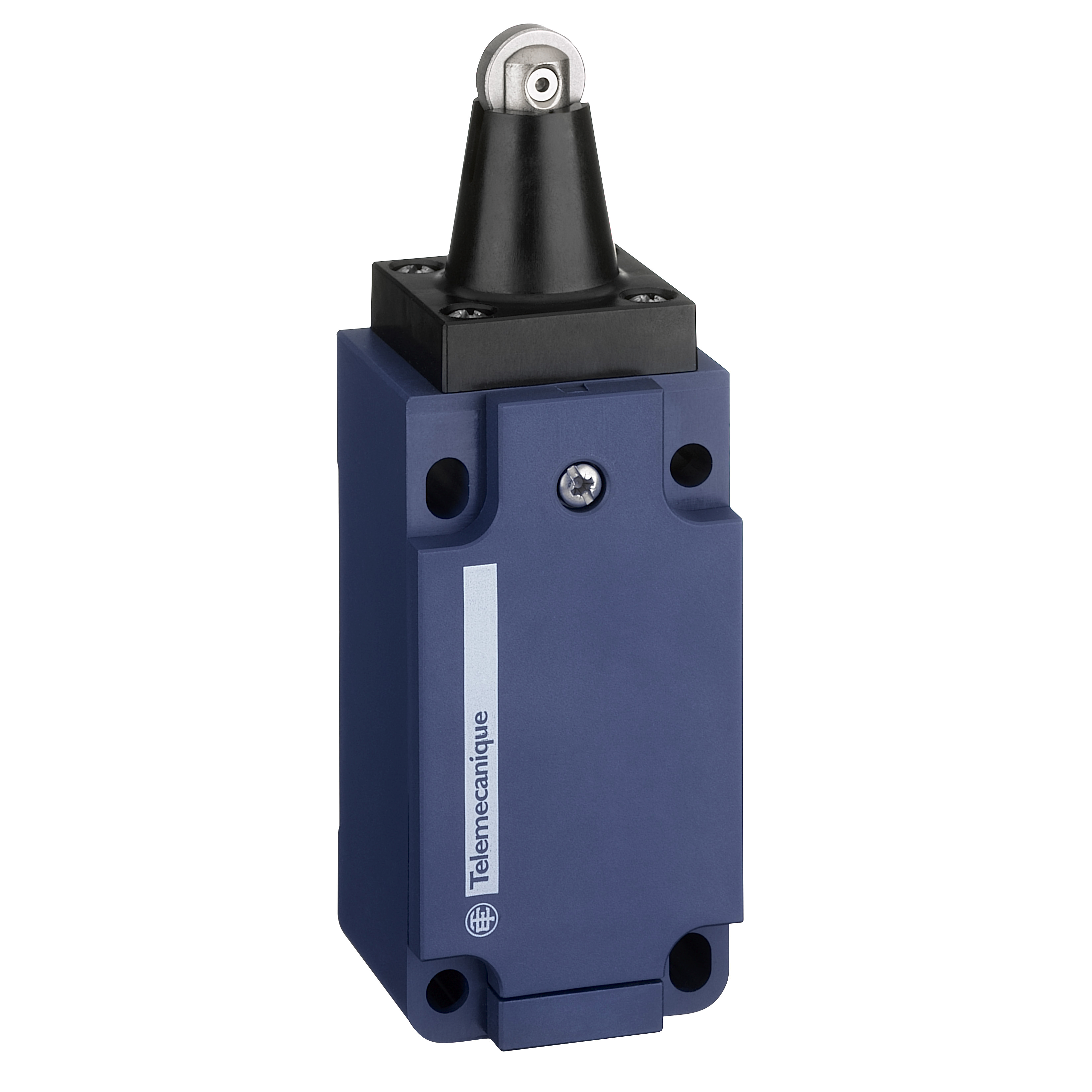

FIM DE CURSO XCKS102
Ref: 21.25.035 Cód: XCKS102 Marca: Telemecanique Sensors
FIM DE CURSO PLASTICO NA+NF PIST COM R XCKS102
| Complementar | |
| apresentação do dispositivo | Conjunto Montado |
| atuação do interruptor | por came de 30° |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 120 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 24 V, 10 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 48 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| força mínima de abertura positiva | 20 N |
| abertura positiva | com |
| forma de isolamento de contatos | Zb |
| durabilidade mecânica | 15000000 ciclos |
| compatibilidade de gama | XCKS |
| velocidade de atuação máxima | 0.5 m/s |
| Aplicação especifica | clássico |
| força mínima de disparo | 12 N |
| designação de código de contato | A300, CA-15 (Ue = 240 V), Ie = 3 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | Q300, CC-13 (Ue = 250 V), Ie = 0.27 A para EN/IEC 60947-5-1 apêndice A |
| largura | 40 mm |
| profundidade | 37 mm |
| [Ithe] corrente térmica convencional em isolamento | 10 A CA |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| velocidade de atuação mínima | 0.01 m/min |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,34...2 x 1,5 mm² |
| número de passos | 1 |
| altura | 117-117 mm |
| Peso | 0.133 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| Meio ambiente | |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP66 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| resistência ao choque | 40 gn of 11 ms para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | CENELEC EN 50041 |
| padrões | EN 60947-5-1 |
| padrões | EN 60204-1 |
| padrões | IEC 60204-1 |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | CSA |
| grau de proteção IK | IK05 para EN 50102 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| resistência à vibração | 25 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| classe de proteção contra choques elétricos | classe II para NF C 20-030 |
| categoria de sobretensão | classe II para IEC 61140 |
| categoria de sobretensão | classe II para NF C 20-030 |
| Principal | |
| operação dos contatos | ação rápida |
| tipo e composição dos contatos | 1 NF + 1 NA |
| tipo de corpo | fixo |
| tipo de abordagem | abordagem lateral, 2 sentidos |
| nome da série | formato padrão |
| material | plástico |
| material do corpo | plástico |
| nome abreviado do dispositivo | XCKS |
| número de polos | 2 |
| linha de produto | OsiSense XC |
| modo de fixação | pelo corpo |
| tipo de operador | atuador de rolamento c/ retorno por mola metal |
| design do sensor | Forma C para CENELEC EN 50041 |
| entrada de cabo | 1 entrada roscada para bucim Pg 13.5, Diâmetro externo do Cabo: 9-12 mm |
| tipo de produto ou componente | interruptor de fim de curso |
| material da cabeça | plástico |
| movimento da cabeça de funcionamento | linear |
| tipo de cabeça | cabeça do atuador |
