ELEM.LUMIN. LED AM XVBC2B8
Ref: 21.36.023 Cód: XVBC2B8 Marca: Schneider Electric

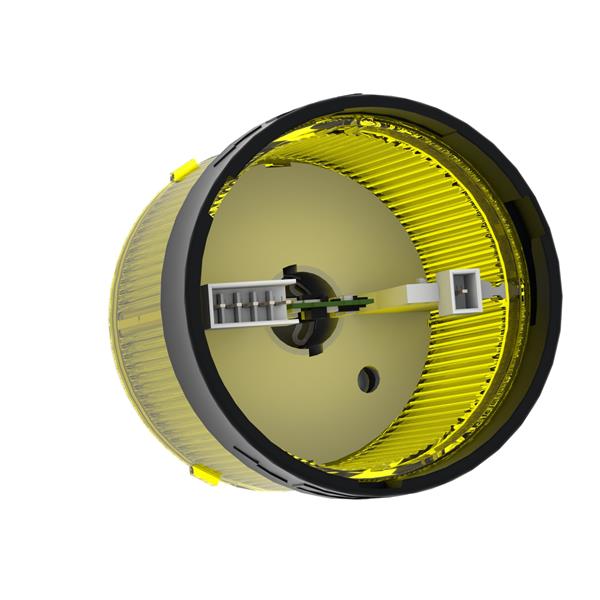

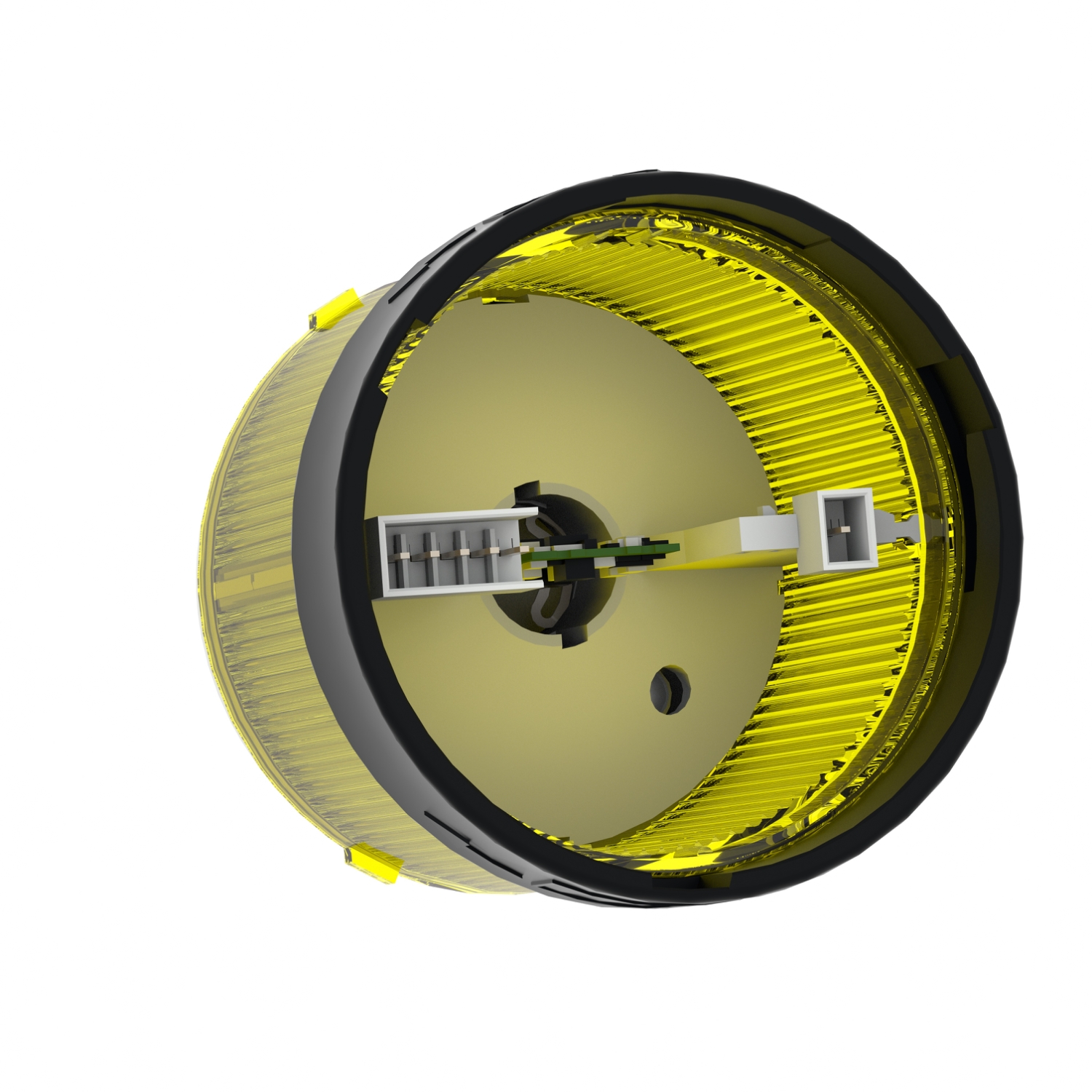

Módulo luminoso Ø70mm para XVB, contínuo, LED, amarelo, 24VCA/CC
A XVBC2B8 é uma unidade luminosa amarelo da linha Harmony XVB. É fornecida com 24 V CA/CC e possui um LED amarelo com luz constante. Esta lente de banco indicadora amarelo foi projetada como uma unidade iluminada para ser conectada à base e criar uma torre de luz completa. Seu LED integrado oferece uma luz constante, permitindo exibir claramente o status de suas máquinas em aplicações como automotiva, máquinas-ferramenta, manuseio de materiais, embalagens, estações de montagem e transportadores. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66, tornando-o ideal para operação em ambientes agressivos. Design simples e modular para permitir fácil instalação com unidade base e tornar a torre de luz completa.
Documentos:
Product Data SheetDeclaração de Conformidade - XVBC2B8 Declaração RoHS da UEDeclaração de Conformidade - XVBC2B8 Declaração RoHS da ChinaDeclaração de Conformidade - XVBC2B8 Declaração REAChDeclaração de Conformidade - XVBC2B8 Declaração REAChDeclaração de Conformidade - XVBC2B8 Declaração REAChDeclaração de Conformidade - XVBC2B8 Declaração REAChComplementar | |
conexões - terminais | terminais de braçadeiras roscadas, <= 1 x 1,5 mm² com extremidade do cabo |
[Ui] tensão de isolamento nominal | 250 V para IEC 60947-1 |
limite de tensão nominal | 0,85...1,1 Un para IEC 60947-5-1 |
sentido de montagem | montagem pelo cliente, até 5 unidades |
largura total CAD | 70 mm |
profundidade total CAD | 70 mm |
consumo de corrente | < 47 mA CA/CC |
Peso | 0.15 kg |
[Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
altura total CAD | 63 mm |
Meio ambiente | |
grau de proteção IP | IP65 na base de fixação XVBZ0. para IEC 60529 |
grau de proteção IP | IP66 na unidade base para IEC 60529 |
tratamento de proteção | TC |
classe de proteção contra choques elétricos | classe I em tubo de suporte para IEC 61140 |
classe de proteção contra choques elétricos | classe II na unidade base para IEC 61140 |
graus de poluição | 2 |
temperatura ambiente do ar para armazenamento | -40-70 °C |
padrões | EN/IEC 60947-5-1 |
grau de proteção NEMA | NEMA 4X para UL 508 (interior) |
temperatura ambiente do ar para funcionamento | -25-50 °C |
certificações do produto | CSA C22-2 Nº 14 |
certificações do produto | CCC |
certificações do produto | GOST |
certificações do produto | UL 508 |
Principal | |
linha de produto | Harmony XVB Universal |
tipo de sinalização | fixo |
tipo de lâmpada | LED protegido |
tipo de unidade de conjunto de indicadores ou indicadores luminosos | unidade luminosa |
diâmetro de montagem | 70 mm |
fonte de luz | LED incorporado, amarelo |
tipo de produto ou componente | conjunto de indicadores |
tensão nominal de fornecimento [Us] | 24 V CA/CC |
material | policarbonato |
nome do componente | XVBC |
