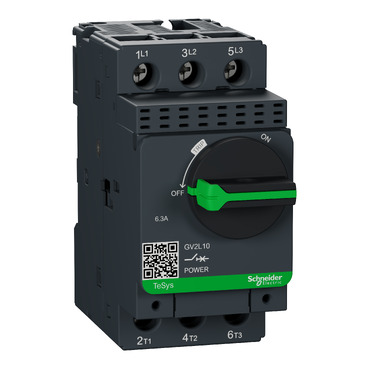

DISJUNTOR GV2L10 - 6,3 A
Ref: 21.22.102 Cód: GV2L10 Marca: Schneider Electric
Disjuntor motor magnético Tesys Deca 6.3A manopla rotativa
As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF). Este produto possui 3 polos, capacidade de 6.3A/690V e está destinado para aplicações de motor trifásico 2.2kW/400V. Fornece uma proteção magnética com um nível de disparo a 13xIn e alta capacidade de ruptura Icu 100kA/400V. Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de inicio/parada por manopla rotativa garantida por 100.000 ciclos AC-3. Para completar a proteção do motor, utilizar em associação com um relé de sobrecarga térmica LRD10 (a encomendar separadamente). Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - GV2L10 Declaração RoHS da UEDeclaração de Conformidade - GV2L10 Declaração REAChDeclaração de Conformidade - GV2L10 Declaração RoHS da ChinaDeclaração de Conformidade - GV2L10 Declaração RoHS da UEDeclaração de Conformidade - GV2L10 Declaração REAChDeclaração de Conformidade - GV2L10 Declaração RoHS da ChinaDeclaração de Conformidade - GV2L10 Declaração RoHS da UEDeclaração de Conformidade - GV2L10 Declaração REAChDeclaração de Conformidade - GV2L10 Declaração RoHS da ChinaDeclaração de Conformidade - GV2L10 Declaração RoHS da UEDeclaração de Conformidade - GV2L10 Declaração REAChDeclaração de Conformidade - GV2L10 Declaração RoHS da China| Complementar | |
| largura | 45 mm |
| profundidade | 97 mm |
| [In] corrente nominal | 6.3 A |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| altura | 89 mm |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-6 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível com |
| força mecânica | choques: 30 gn para IEC 60068-2-27 |
| força mecânica | vibrações: 5 Gn, 5...150 Hz para IEC 60068-2-6 |
| avaliado pela carga | contínuo para IEC 60947-4-1 |
| alimentação do motor kW | 2.2-2.2 kW a 400/415 V CA 50/60 Hz |
| alimentação do motor kW | 3-3 kW a 500 V CA 50/60 Hz |
| alimentação do motor kW | 4-4 kW a 690 V CA 50/60 Hz |
| Taxa de Produção | 40 cic/h |
| Peso | 0.33 kg |
| modo de fixação | calha DIN simétrica de 35 mm: encaixado |
| modo de fixação | painel: aparafusado (with 2 x M4 screws) |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| tipo de controle | botão giratório |
| dissipação de alimentação por polo | 1.8 W |
| durabilidade elétrica | 100000 ciclos of CA-3 a 415 V |
| posição de funcionamento | qualquer posição |
| adequação para isolamento | sim para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| torque de aperto | 1.7 N.m Ligar terminais de braçadeiras roscadas |
| conector directo | sem |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | GV2L |
| Meio ambiente | |
| altitude de funcionamento | 0...2000 m |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| grau de proteção IP | IP20 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| tratamento de proteção | TH |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| padrões | EN/IEC 60947-2 |
| padrões | EN/IEC 60947-4-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| padrões | UL 60947-4-1 |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | RINA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV-GL |
| certificações do produto | BV |
| grau de proteção IK | IK04 |
| Principal | |
| linha de produto | TeSys GV2 |
| tipo de rede | CA |
| corrente de disparo magnético | 78-78 A |
| tipo de produto ou componente | Disjuntor |
| nome do produto | TeSys GV2 |
| categoria de uso | categoria A para IEC 60947-2 |
| categoria de uso | CA-3 para IEC 60947-4-1 |
| descrição de polos | 3P |
| capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 100 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 100 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 4 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
| gama | TeSys |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| frequência da rede | 50/60 Hz para IEC 60947-2 |
| aplicativo do dispositivo | motor |
| nome abreviado do dispositivo | GV2L |
| tecnologia da unidade de disparo | magnético |
