DISJ TRIF. 3P 50 A - EZC100N3050

Ref: 21.37.298 Cód: EZC100N3050 Marca: Schneider Electric

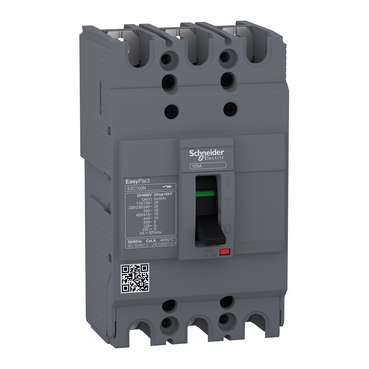

DISJUNTOR 50A 3P EZC100N EZC100N3050

Descrição
Caracteristicas Técnicas

O EasyPact EZC100N é um disjuntor fixo de 3 polos projetado para a proteção de instalações elétricas de baixa tensão. É usado para aplicações padrão em indústrias e edifícios, oferecendo bom desempenho a preços competitivos A capacidade de interrupção (Icu) é de 15 kA rms a 415 VCA 50/60 Hz. A tensão operacional é de 550 VCA 50/60 Hz ou 250 VCC. A classificação da unidade de disparo termomagnético é 50A. A unidade de disparo fornece proteção contra sobrecarga fixa e proteção instantânea. Esta versão de 3 polos (75 mm x 130 mm x 60 mm) vem com uma variedade de funções e acessórios opcionais. O Easypact EZC100N está em conformidade com normas internacionais (IEC 60947, UL 508) e certificações marítimas.

Documentos:

Complementar
altura	130 mm
passo de conexão	25 mm
proteção de fuga à terra	sem
suporte de montagem	placa posterior
conexão na parte inferior	frontal
conexões da parte de cima	frontal
modo de montagem	fixo
definição de proteção neutra	sem proteção
durabilidade elétrica	categoria A: 1500 ciclos 415 V CA 50/60 Hz para IEC 60947-2
tipo de controle	alavanca articulada
durabilidade mecânica	8500 ciclos
largura	75 mm
seguimento de mercado	pequeno comércio
profundidade	60 mm
compatibilidade de gama	EZC100
sinalização local	indicação de contato positivo
Meio ambiente
grau de proteção IP	IP20 para IEC 60529
temperatura ambiente do ar para armazenamento	-35-85 °C
padrões	GB/T 14048.2
padrões	EN/IEC 60947-2
padrões	JIS C8201-2-2
padrões	EN/IEC 60947-1
temperatura ambiente do ar para funcionamento	-25-70 °C
grau de proteção IK	IK07 para IEC 62262
Principal
[Ics] capacidade de corte nominal em serviço	5 kA a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	9 kA a 380 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	12.5 kA a 110/130 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	12.5 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	2.5 kA a 125 V CC para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	2.5 kA a 250 V CC para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	2.5 kA a 550 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	7.5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
[In] corrente nominal	100 A a 40 °C
nome da unidade de disparo	TM-D
frequência da rede	50/60 Hz
linha de produto	EasyPact
[Ue] tensão de operação nominal	550 V CA 50/60 Hz para IEC 60947-2
[Ue] tensão de operação nominal	250 V CC para IEC 60947-2
[Ui] tensão de isolamento nominal	690 V CA 50/60 Hz para IEC 60947-2
adequação para isolamento	sim para IEC 60947-2
classificação da unidade de disparo	50-50 A a 50 °C
descrição de polos	3P
categoria de uso	categoria A
aplicativo do dispositivo	distribuição
nome abreviado do dispositivo	Easypact EZC100N
tecnologia da unidade de disparo	termomagnético
nome do disjuntor	Easypact EZC100N
graus de poluição	3 para IEC 60664-1
graus de poluição	3 para IEC 947-1
capacidade de corte	10 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	15 kA Icu a 400..0,415 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	18 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	25 kA Icu a 110..0,130 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	25 kA Icu a 220...240 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	5 kA Icu a 125 V CC 1P para IEC 60947-2
capacidade de corte	5 kA Icu a 250 V CC 2P para IEC 60947-2
capacidade de corte	5 kA Icu a 550 V CA 50/60 Hz para IEC 60947-2
descrição dos polos protegidos	3t
tipo de produto ou componente	Disjuntor
nome do produto	EasyPact EZC
gama	EasyPact
tipo de rede	CC
tipo de rede	CA
código de capacidade de interrupção	N
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
tipo de proteção	proteção de sobrecarga
tipo de proteção	proteção contra curtos-circuitos
