DISJ TRIF. 3P 40 A - EZC100N3040
Ref: 21.37.297 Cód: EZC100N3040 Marca: Schneider Electric

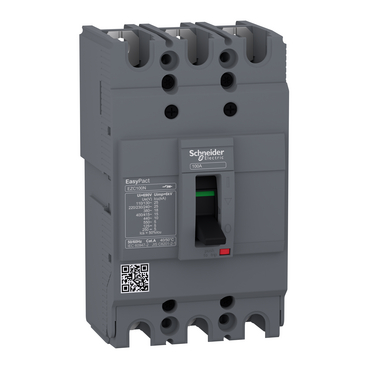

DISJUNTOR 40A 3P EZC100N EZC100N3040
O EasyPact EZC100N é um disjuntor fixo de 3 polos projetado para a proteção de instalações elétricas de baixa tensão. É usado para aplicações padrão em indústrias e edifícios, oferecendo bom desempenho a preços competitivos A capacidade de interrupção (Icu) é de 15 kA rms a 415 VCA 50/60 Hz. A tensão operacional é de 550 VCA 50/60 Hz ou 250 VCC. A classificação da unidade de disparo termomagnético é 40A. A unidade de disparo fornece proteção contra sobrecarga fixa e proteção instantânea. Esta versão de 3 polos (75 mm x 130 mm x 60 mm) vem com uma variedade de funções e acessórios opcionais. O Easypact EZC100N está em conformidade com normas internacionais (IEC 60947, UL 508) e certificações marítimas.
Documentos:
Product Data SheetDeclaração de Conformidade - EZC100N3040 Declaração REAChDeclaração de Conformidade - EZC100N3040 Declaração RoHS da UEDeclaração de Conformidade - EZC100N3040 Declaração RoHS da ChinaDeclaração de Conformidade - EZC100N3040 Declaração RoHS da UEDeclaração de Conformidade - EZC100N3040 Declaração RoHS da China| Complementar | |
| compatibilidade de gama | EZC100 |
| sinalização local | indicação de contato positivo |
| altura | 130 mm |
| passo de conexão | 25 mm |
| proteção de fuga à terra | sem |
| suporte de montagem | placa posterior |
| conexão na parte inferior | frontal |
| conexões da parte de cima | frontal |
| modo de montagem | fixo |
| definição de proteção neutra | sem proteção |
| durabilidade elétrica | categoria A: 1500 ciclos 415 V CA 50/60 Hz para IEC 60947-2 |
| tipo de controle | alavanca articulada |
| durabilidade mecânica | 8500 ciclos |
| largura | 75 mm |
| seguimento de mercado | pequeno comércio |
| profundidade | 60 mm |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -35-85 °C |
| padrões | GB/T 14048.2 |
| padrões | EN/IEC 60947-2 |
| padrões | JIS C8201-2-2 |
| padrões | EN/IEC 60947-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| grau de proteção IK | IK07 para IEC 62262 |
| grau de proteção IP | IP20 para IEC 60529 |
| Principal | |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| tipo de proteção | proteção de sobrecarga |
| tipo de proteção | proteção contra curtos-circuitos |
| [Ics] capacidade de corte nominal em serviço | 5 kA a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 9 kA a 380 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 12.5 kA a 110/130 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 12.5 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 2.5 kA a 125 V CC para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 2.5 kA a 250 V CC para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 2.5 kA a 550 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 7.5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| [In] corrente nominal | 100 A a 40 °C |
| nome da unidade de disparo | TM-D |
| frequência da rede | 50/60 Hz |
| linha de produto | EasyPact |
| [Ue] tensão de operação nominal | 550 V CA 50/60 Hz para IEC 60947-2 |
| [Ue] tensão de operação nominal | 250 V CC para IEC 60947-2 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| adequação para isolamento | sim para IEC 60947-2 |
| classificação da unidade de disparo | 40-40 A a 50 °C |
| descrição de polos | 3P |
| categoria de uso | categoria A |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | Easypact EZC100N |
| tecnologia da unidade de disparo | termomagnético |
| nome do disjuntor | Easypact EZC100N |
| graus de poluição | 3 para IEC 60664-1 |
| graus de poluição | 3 para IEC 947-1 |
| capacidade de corte | 10 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 15 kA Icu a 400..0,415 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 18 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 25 kA Icu a 110..0,130 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 25 kA Icu a 220...240 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 5 kA Icu a 125 V CC 1P para IEC 60947-2 |
| capacidade de corte | 5 kA Icu a 250 V CC 2P para IEC 60947-2 |
| capacidade de corte | 5 kA Icu a 550 V CA 50/60 Hz para IEC 60947-2 |
| descrição dos polos protegidos | 3t |
| tipo de produto ou componente | Disjuntor |
| nome do produto | EasyPact EZC |
| gama | EasyPact |
| tipo de rede | CA |
| tipo de rede | CC |
| código de capacidade de interrupção | N |
