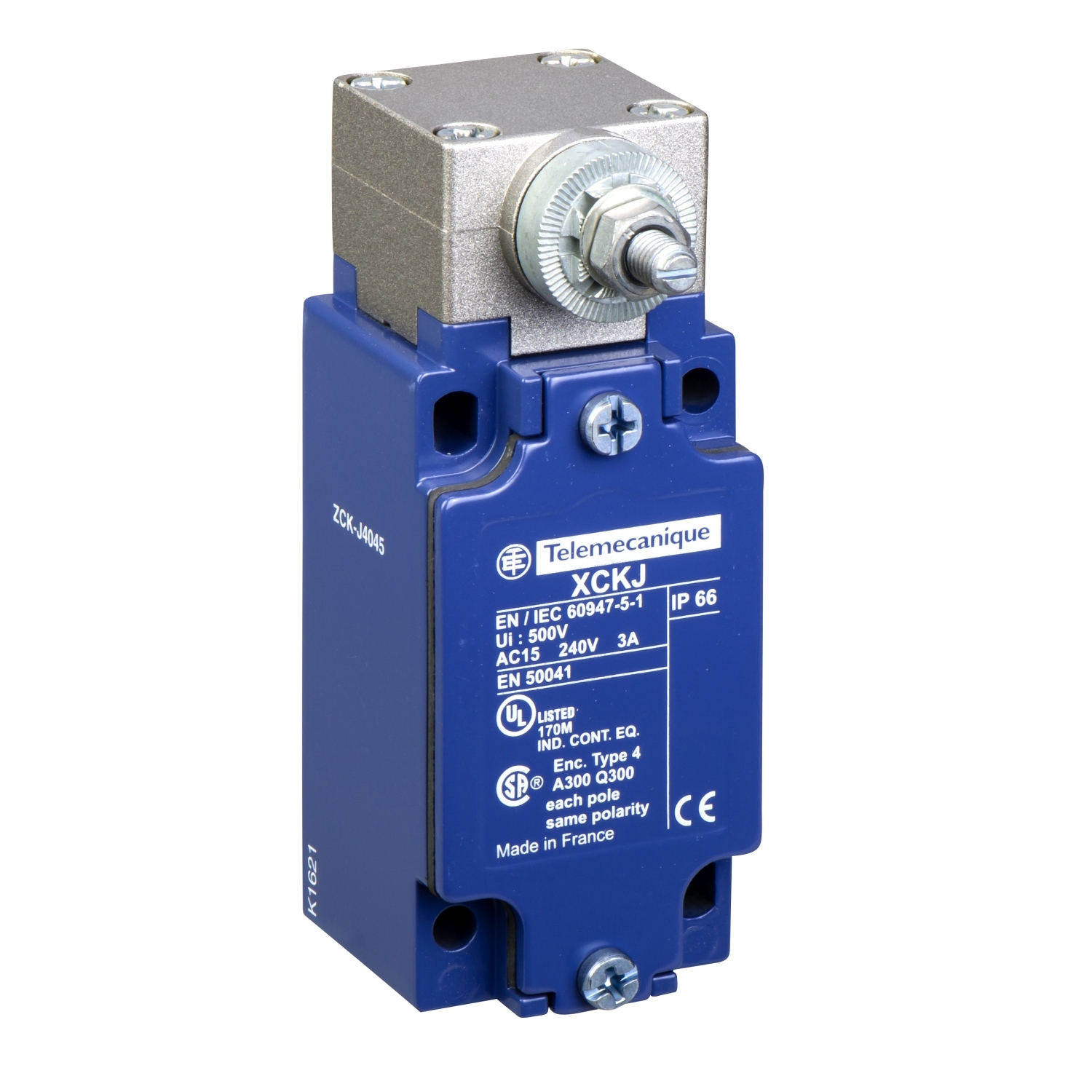

CORPO ZCKJ404
Ref: 21.26.028 Cód: ZCKJ404 Marca: Telemecanique Sensors
CORPO FIXO 2NA+2NF DEF SEM HASTE ZCKJ404
| Complementar | |
| altura | 102-102 mm |
| descrição de terminais ISO nº 1 | (23-24)NF |
| descrição de terminais ISO nº 1 | (11-12)NF |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| velocidade de atuação mínima | 0.01 m/min |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,75...2 x 1,5 mm² |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| Peso | 0.455 kg |
| visor local | sem |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| atuação do interruptor | a partir da esquerda e da direita |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 of bloco de contato |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 of bloco de contato |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 of bloco de contato |
| abertura positiva | sem |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 para EN/IEC 60947-5-1 apêndice A |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q300 para EN/IEC 60947-5-1 apêndice A |
| compatibilidade de gama | ZCKJ |
| largura | 40 mm |
| profundidade | 60 mm |
| maximum resistance across terminals | 0.25 MOhm para IEC 60255-7, categoria 3 |
| Meio ambiente | |
| grau de proteção IP | IP66 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| característica ambiental | ambiente padrão |
| grau de proteção IK | IK07 |
| temperatura ambiente do ar para funcionamento | -25-70 °C of ambiente padrão |
| Principal | |
| material de contatos | contatos banhados a prata |
| tipo de produto ou componente | corpo do disjuntor de segurança com cabeça giratória de retorno por mola |
| número de passos | 2 3 posições |
| entrada de cabo | 1 entrada roscada para bucim Pg 13.5 |
| nome da série | formato padrão |
| tipo e composição dos contatos | 2 F/A |
| material do corpo | metal |
| compatibilidade do produto | XCKJ |
| nome abreviado do dispositivo | ZCKJ |
| operação dos contatos | ação rápida |
| tipo de corpo | fixo |
| linha de produto | OsiSense XC |
| número de polos | 2 |
