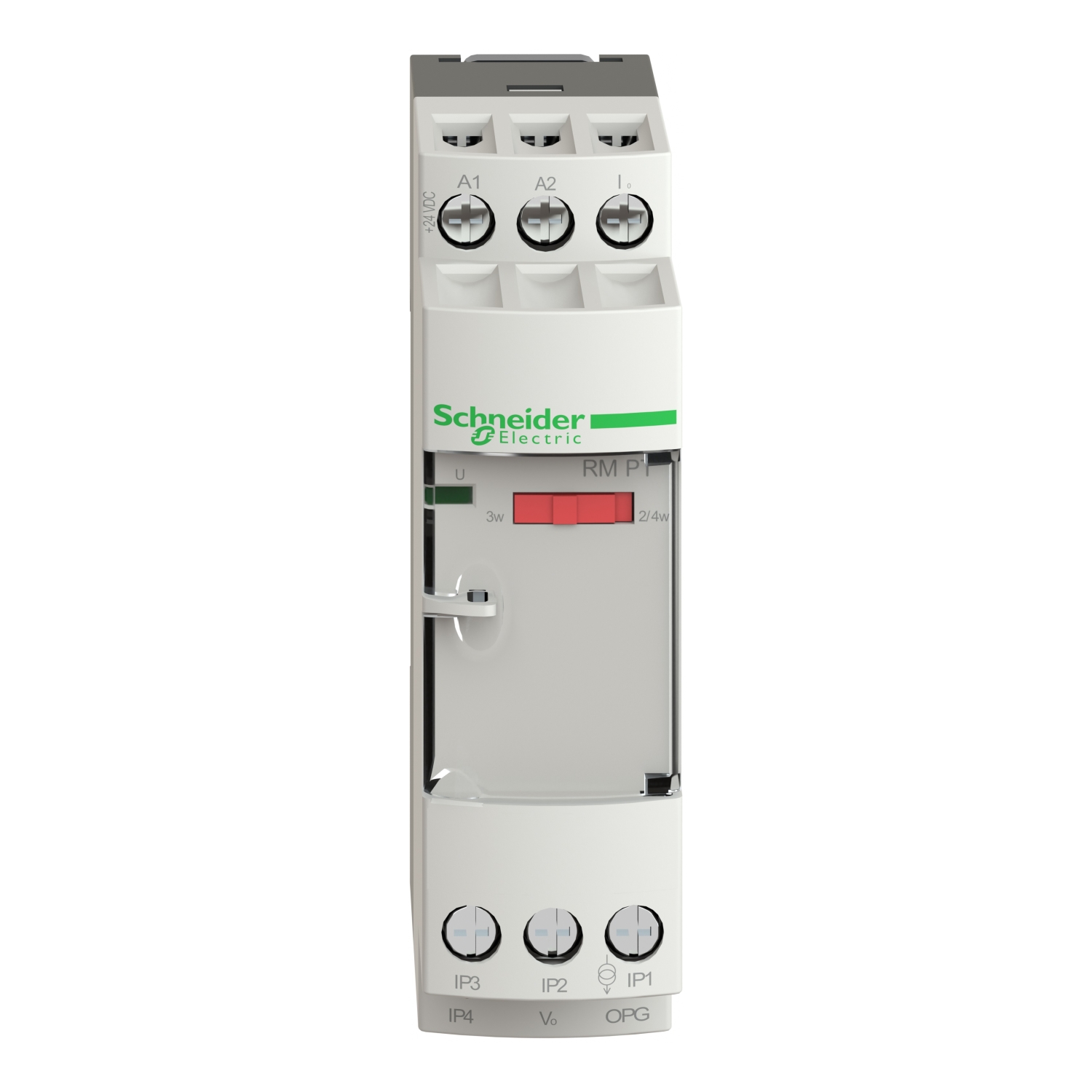

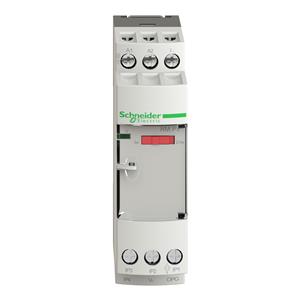

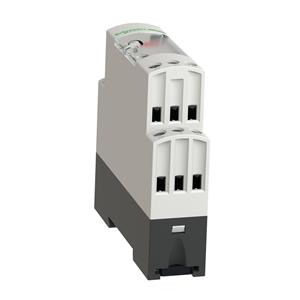

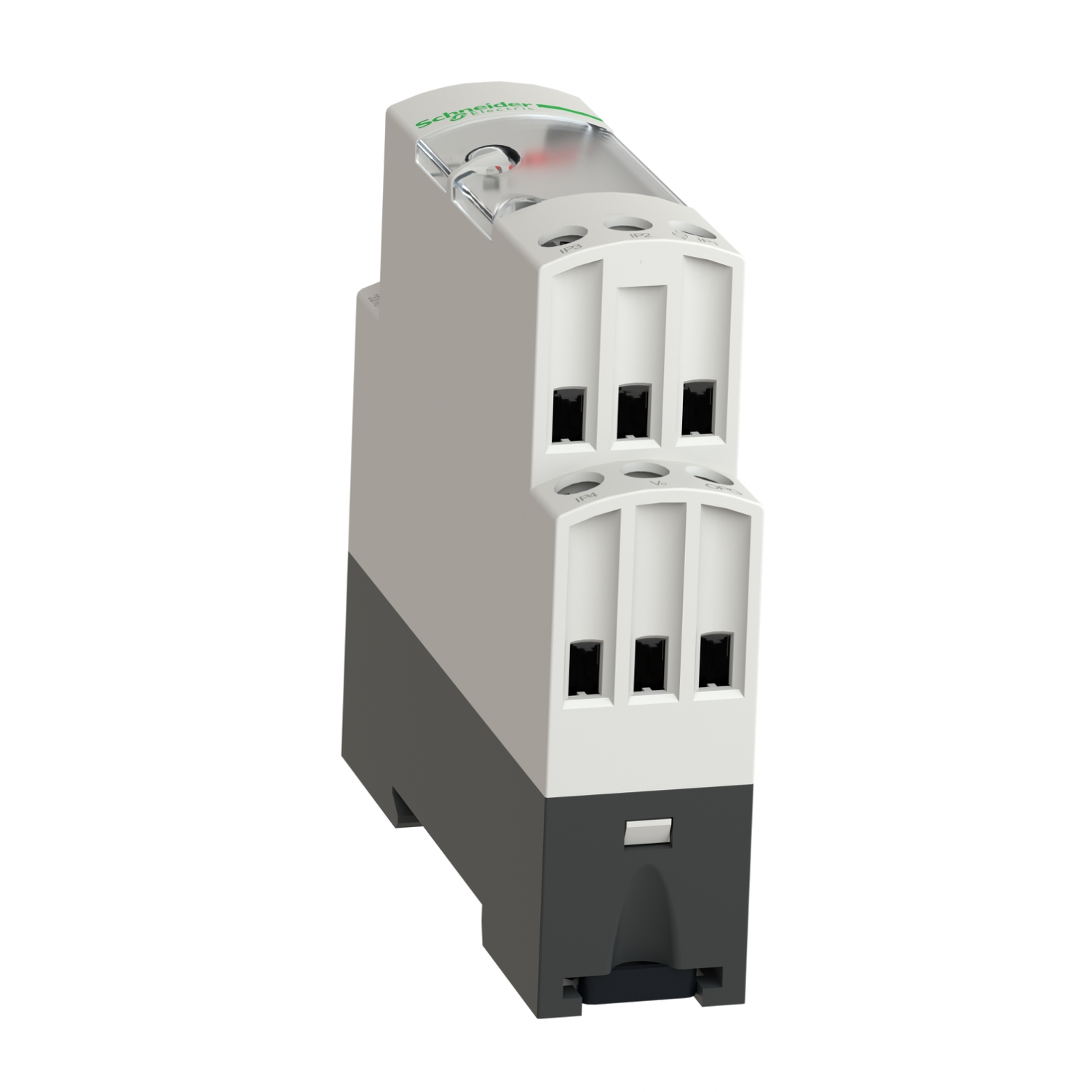

CONVERSOR PT100 RMPT50BD
Ref: 21.08.300 Cód: RMPT50BD Marca: Schneider Electric
Conversor analógico universal para sondas Pt100, 0...250 °C, 24VCC +/- 20%, não isolado
O RMPT50BD é um transmissor de temperatura analógico da linha Harmony RMP. Ele foi projetado para converter o sinal da sonda Pt100 em sinal elétrico padrão compatível com plataformas de automação e controladores. Sua tensão de alimentação é de 24V DC, não isolada. Também permite aumentar a distância de conexão entre um sensor e o dispositivo de aquisição de medição. Os cabos usados ??para conectar os conversores aos equipamentos de processo (CLPs) são cabos padrão, que são mais econômicos do que cabos de extensão ou cabos de compensação adequados para sinais de baixo nível para sondas Pt100 ou termopares. Em conformidade com os padrões IEC, certificados UL e CSA, este conversor é adequado para uso universal.
Documentos:
Product Data SheetDeclaração de Conformidade - RMPT50BD Declaração RoHS da UEDeclaração de Conformidade - RMPT50BD Declaração RoHS da China| Complementar | |
| tensão nominal de fornecimento [Us] | 24 V DC não isolada +/- 20 % |
| consumo de corrente | <= 40 mA of saída de tensão |
| consumo de corrente | <= 60 mA of saída de corrente |
| dados de fiabilidade de segurança | B10d = 30437 |
| dados de fiabilidade de segurança | MTTFd = 32,9 anos |
| erro de medição | +/- 0,5% da escala completa (3 ou 4 fios) a 20 ? |
| erro de medição | +/- 1% da escala completa (2 fios) a 20 ? |
| erro de medição | +/- 10% da escala completa a 20 ? (interferência eletromagnética de 10 V/m) |
| resistência a sobretensão | 0.5 kV durante 1,2/50 µs para IEC 61000-4-5 |
| sinalização local | N/A |
| tipo de proteção | proteção da polaridade inversa na saída |
| tipo de proteção | proteção contra curtos-circuitos na saída |
| tipo de proteção | proteção da polaridade inversa na fonte de alimentação |
| tipo de proteção | proteção contra sobretensão na saída (+/- 30V) |
| [Ui] tensão de isolamento nominal | 2000 V |
| capacidade de conexão de fixação | 2 x 1,5 mm² |
| capacidade de conexão de fixação | 1 x 2,5 mm² |
| resistência máxima da fiação | 0.2 Ohm conexão em 2 fios |
| Peso | 0.12 kg |
| modo de fixação | de encaixe (calha DIN simétrica de 35 mm) |
| modo de fixação | fixo (placa de montagem) |
| torque de aperto | 0.6-1.1 N.m |
| corrente de saída analógica | -30-0 mA quando sem fio de entrada ou entrada quebrado |
| corrente de saída analógica | 22-30 mA quando sem fio de entrada ou entrada quebrado |
| precisão de repetição | +/- 0,2% da escala completa a 20 ? |
| precisão de repetição | +/- 0,6% da escala completa a 60 ? |
| sinalização | CE |
| tensão da saída analógica | -15 ...- 11 V quando sem fio de entrada ou entrada quebrado |
| tensão da saída analógica | 11 ... 15 V quando sem fio de entrada ou entrada quebrado |
| coeficiente de temperatura | 150 ppm/°C |
| Meio ambiente | |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| resistência a incêndios | 850 °C para UL |
| resistência à vibração | 5 gn (f = 10-100 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP20 (bloco terminal) |
| grau de proteção IP | IP50 (caixa) |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| temperatura ambiente do ar para funcionamento | 0-50 °C montagem lado a lado |
| temperatura ambiente do ar para funcionamento | 0-60 °C espaçamentos de 2 cm |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 6 kV (descarga do contato)nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para IEC 61000-4-2 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60584-1 |
| padrões | DIN 43760 |
| padrões | EN/IEC 60751 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| graus de poluição | 2 para IEC 60664-1 |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | GL |
| perturbação com radiação/conduzida | CISPR11 |
| perturbação com radiação/conduzida | CISPR22 grupo 1- classe B |
| Principal | |
| linha de produto | Zelio Analog |
| tipo de produto ou componente | conversor para sondas Universal Pt100 |
| tipo da saída analógica | corrente 0..20 mA <= 500 Ohm |
| tipo da saída analógica | corrente 4..20 mA <= 500 Ohm |
| tipo da saída analógica | tensão 0..10 V >= 100 kOhm |
| tipo da entrada analógica | sonda de temperatura 0..0,250 ?/32..-17,510 ? Pt 100 2, 3 ou 4 fios |
