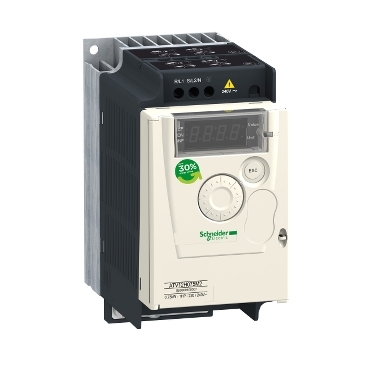

CONVERSOR ATV12H055M2 - 0,75 CV 240V 1F
Ref: 21.39.051 Cód: ATV12H055M2 Marca: Schneider Electric
Pequeno no tamanho e gigante no desempenho, os inversores de frequência da linha AltivarTM Machine 12 são ideais para aplicações simples e de pequeno porte como máquinas comerciais, sistemas HVAC, bombas, esteiras, cancelas, entre outros. O modelo ATV12H055M2 possui alimentação monofásica de 200...240Vac, potência de 0,55kW/0,75CV e corrente de saída de 3,5A.
Documentos:
Product Data SheetDeclaração de Conformidade - ATV12H055M2 Declaração REAChDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da ChinaDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da UEDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da ChinaDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da UEDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da ChinaDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da UEDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da ChinaDeclaração de Conformidade - ATV12H055M2 Declaração RoHS da UE| Complementar | |
| alimentação | alimentação interna para potenciômetro de referência: 5 V CC (4.75-5.25 V), <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para entradas lógicas: 24 V CC (20.4-28.8 V), <100 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| tipo da entrada analógica | corrente configurável EA1 0..20 mA 250 Ohm |
| tipo da entrada analógica | tensão configurável EA1 0..10 V 30 kOhm |
| tipo da entrada analógica | tensão configurável EA1 0..0,5 V 30 kOhm |
| Aplicação especifica | commercial equipment |
| duração de amostra | 20 ms, Tolerância +/- 1 ms of entrada lógica |
| duração de amostra | 10 ms of entrada analógica |
| largura | 72 mm |
| profundidade | 131.2 mm |
| tipo de proteção | sobretensão de linha de alimentação |
| tipo de proteção | subtensão de alimentação de linha |
| tipo de proteção | sobrecorrente entre fases de saída e terra |
| tipo de proteção | proteção contra sobreaquecimento |
| tipo de proteção | curto-circuito entre fases do motor |
| tipo de proteção | contra perda de fase de entrada |
| tipo de proteção | Proteção termica do motor via calculo de I²t |
| torque de frenagem | Até 70% do torque nominal sem resistor de frenagem |
| frequência de alimentação | 50/60 Hz +/- 5 % |
| tipo de saída digital | saída lógica LO+, LO- |
| tipo de saída digital | Rele de saida protegido R1A, R1B, R1C 1 F/A |
| lógica de entrada digital | lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm |
| lógica de entrada digital | lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1) |
| tipo da saída analógica | SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits |
| tipo da saída analógica | SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits |
| corrente de comutação mínima | 5 mA a 24 V CC of relé lógico |
| altura | 143 mm |
| rampas de aceleração e desaceleração | linear de 0 a 999,9 s |
| rampas de aceleração e desaceleração | S |
| rampas de aceleração e desaceleração | U |
| constante temporal | 20 ms +/- 1 ms para alteração de referência |
| interface física | 2 fios RS 485 of Modbus |
| frequência de saída do propulsor de velocidade | 0.5-400 Hz |
| tensão de saída | 200 ... 240 V trifásico |
| corrente de comutação máxima | 2 A 250 V CA indutivo cos phi = 0,4 E/D = 7 ms relé lógico |
| corrente de comutação máxima | 2 A 30 V CC indutivo cos phi = 0,4 E/D = 7 ms relé lógico |
| corrente de comutação máxima | 3 A 250 V CA resistivo cos phi = 1 E/D = 0 ms relé lógico |
| corrente de comutação máxima | 4 A 30 V CC resistivo cos phi = 1 E/D = 0 ms relé lógico |
| Peso | 0.8 kg |
| resolução de frequência | entrada analógica: conversor A/D, 10 bits |
| resolução de frequência | unidade visor: 0,1 Hz |
| frequência de comutação | 2..0,16 kHz ajustável |
| frequência de comutação | 4..0,16 kHz com |
| tipo de conector | 1 RJ45 (na face frontal) of Modbus |
| corrente momentânea máxima | 5.3 A of 60 s |
| serviço de comunicação | ler registros retidos (03) 29 palavras |
| serviço de comunicação | escrever registro único (06) 29 palavras |
| serviço de comunicação | escrever vários registros (16) 27 palavras |
| serviço de comunicação | ler/gravar vários registros (23) 4/4 palavras |
| serviço de comunicação | ler identificação de dispositivo (43) |
| número de entrada analógica | 1 |
| conexão elétrica | terminal, capacidade de Fixação: 3,5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| compensação da diferença de velocidade do motor | predefinição de fábrica |
| compensação da diferença de velocidade do motor | ajustável |
| funcionalidade | básico |
| motor starter type | variable speed drive |
| frenagem até à paralisação | por injeção CC, <30 s |
| linha potencial Isc | 1 kA |
| sinalização | CE |
| power range | 0.55-1 kW a 200-240 V monofásico |
| número de saída digital | 2 |
| número de saída analógica | 1 |
| taxa de transmissão | 4800 bit / s |
| taxa de transmissão | 9600 bit/s |
| taxa de transmissão | 19200 bit/s |
| taxa de transmissão | 38400 bit/s |
| isolamento | elétrico entre a potência e o controle |
| torque de aperto | 0.8 N.m |
| corrente de saída contínua | 3.5 A a 4 kHz |
| tipo de entrada digital | programável LI1...LI4 24 V 18..0,30 V |
| estrutura de transmissão | RTU of Modbus |
| número de entrada digital | 4 |
| erro de linearidade | +/- 0.3 % do valor maximo of entrada analógica |
| número de endereços | 1-247 of Modbus |
| posição de operação | vertical +/- 10 graus |
| frequência de comutação nominal | 4 kHz |
| Meio ambiente | |
| umidade relativa | 5-95 % sem condensação para IEC 60068-2-3 |
| umidade relativa | 5-95 % sem goteiras para IEC 60068-2-3 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| resistência à vibração | 1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1,5 mm pico-a-pico (f = 3-13 Hz) - unidade desmontada em trilho DIN simétrica - para EN/IEC 60068-2-6 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática nível 3 para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade a perturbações conduzidas nível 3 para EN/IEC 61000-4-6 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | surge immunity test nível 3 para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão para EN/IEC 61000-4-11 |
| temperatura ambiente do ar para funcionamento | -10-40 °C cobertura de proteção da parte superior da unidade removida |
| temperatura ambiente do ar para funcionamento | 40-60 °C com degradação de corrente de 2,2% por °C |
| certificações do produto | C-Tick |
| certificações do produto | NOM |
| certificações do produto | GOST |
| certificações do produto | CSA |
| certificações do produto | UL |
| emissão eletromagnética | radiação Ambiente 1 categoria C2 para EN/IEC 61800-3 2...16 kHz Cabo do motor shieldado |
| emissão eletromagnética | emissões conduzidas Filtro RFI incorporado ambiente de 1 categoria C1 para EN/IEC 61800-3 2, 4, 8, 12 e 16 kHz Cabo do motor shieldado <5 m |
| emissão eletromagnética | emissões conduzidas Filtro RFI incorporado Ambiente 1 categoria C2 para EN/IEC 61800-3 2 ... 12 kHz Cabo do motor shieldado <5 m |
| emissão eletromagnética | emissões conduzidas Filtro RFI incorporado Ambiente 1 categoria C2 para EN/IEC 61800-3 2, 4 e 16 kHz Cabo do motor shieldado <10 m |
| emissão eletromagnética | emissões conduzidas com filtro RFI adicional ambiente de 1 categoria C1 para EN/IEC 61800-3 4 ... 12 kHz Cabo do motor shieldado <20 m |
| emissão eletromagnética | emissões conduzidas com filtro RFI adicional Ambiente 1 categoria C2 para EN/IEC 61800-3 4 ... 12 kHz Cabo do motor shieldado <50 m |
| emissão eletromagnética | emissões conduzidas com filtro RFI adicional 2 Ambiente categoria C3 para EN/IEC 61800-3 4 ... 12 kHz Cabo do motor shieldado <50 m |
| altitude de funcionamento | > 1000...2000 m com degradação de corrente de 1% por 100 m |
| altitude de funcionamento | <= 1000 m sem |
| Principal | |
| ventilador integrado | sem |
| alimentação do motor cv | 0.75 hp |
| linha de produto | Altivar 12 |
| perfil de controle de motor assíncrono | voltage/frequency ratio (V/f) |
| perfil de controle de motor assíncrono | relação de frequência/tensão quadrática |
| perfil de controle de motor assíncrono | Controle vetorial sem feedback |
| sobretorque temporário | 150-170 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor |
| corrente da linha | 8 A a 200 V |
| corrente da linha | 6.7 A a 240 V |
| tipo de produto ou componente | propulsor de velocidade variável |
| nome do componente | ATV12 |
| destino do produto | motores assíncronos |
| tensão nominal de fornecimento [Us] | 200...240 V - 15...10 % |
| protocolo da porta de comunicação | Modbus |
| alimentação do motor kW | 0.55 kW |
| número de fases da rede | monofásico |
| nível de ruído | 0 dB |
| intervalo de velocidades | Jan-20 |
| quantidade por conjunto | conjunto de 1 |
| filtro EMC | integrado |
| grau de proteção IP | IP20 sem placa de vedação na parte superior |
| aplicação específica do produto | máquina simples |
| sentido de montagem | com dissipador |
