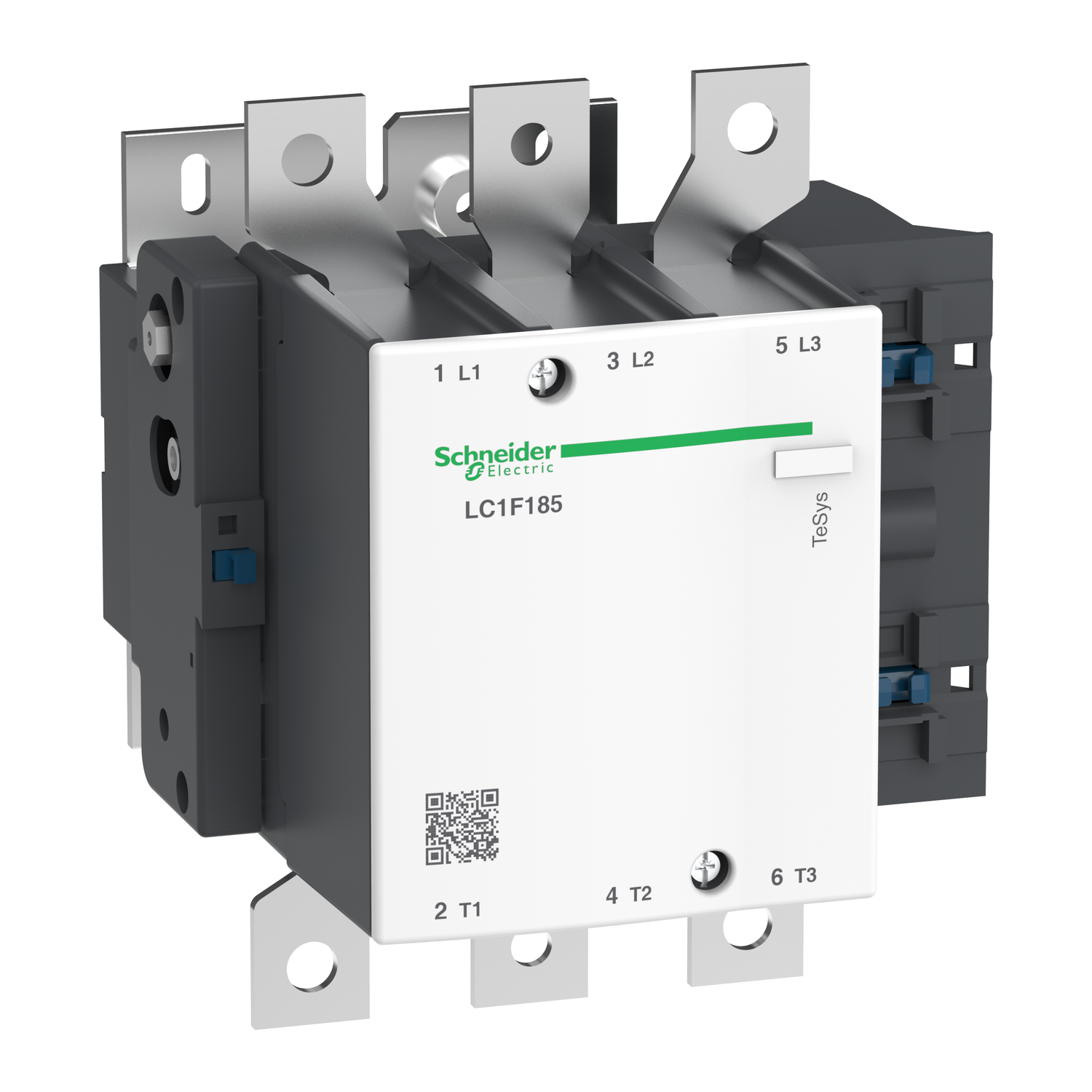

CONTATOR LC1F185M7

Ref: 21.01.315 Cód: LC1F185M7 Marca: Schneider Electric

CONTATOR TRIPOLAR TESYS F 185A 220VCA 40400HZ LC1F185M7

Descrição
Caracteristicas Técnicas

Contactor TeSys F, 3 polos (3NA), 185A/690V CA-3, para aplicações de motores até 90kW@400V. Fornece uma bobina CA de baixo consumo vedada 220V 40-400Hz, terminais de parafuso para barras ou cabos com terminais. Para altas taxas de operação até 2.400 ciclos/hora e ambientes até 55 °C, ele proporciona alta confiabilidade e durabilidade. Facilita a instalação e a manutenção graças à sua bobina montada em gaveta e a uma grande variedade de blocos e acessórios adicionais (solicitados separadamente). Várias normas certificadas (IEC, UL, CSA, CCC, EAC, Marinha), compatíveis com Green Premium (RoHS/REACh).

Documentos:

Product Data Sheet Declaração de Conformidade - LC1F185M7 Declaração RoHS da China Declaração de Conformidade - LC1F185M7 Declaração RoHS da UE Declaração de Conformidade - LC1F185M7 Declaração RoHS da UE

Complementar
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	RMROS
certificações do produto	UL
certificações do produto	BV
certificações do produto	RINA
certificações do produto	CSA
certificações do produto	DNV
certificações do produto	ABS
certificações do produto	CB
[Ith] corrente térmica ao ar livre convencional	275 A a <40 °C
limites de tensão de circuito de controle	funcionamento: 0,85...1,1 Uc 40..0,400 Hz 55 °C)
limites de tensão de circuito de controle	saída: 0,35...0,55 Uc 40..0,400 Hz 55 °C)
padrões	IEC 60947-4-1
padrões	JIS C8201-4-1
padrões	EN 60947-4-1
padrões	IEC 60947-1
padrões	EN 60947-1
suporte de montagem	placa
dissipação de alimentação por polo	12 W CA-3
dissipação de alimentação por polo	25 W CA-1
impedância média	0.33 MOhm - Ith 275 A 50 Hz
contactor coil voltage	220 V CA padrão
capacidade de corte nominal	1480 A para IEC 60947-4-1
classificação do fusível associado	200 A aM a <= 440 V
classificação do fusível associado	315 A gG a <= 440 V
power range	30-50 kW a 200-240 V trifásico
power range	55-100 kW a 200-240 V trifásico
power range	55-100 kW a 380-440 V trifásico
power range	55-100 kW a 480-500 V trifásico
power range	110-220 kW a 480-500 V trifásico
potência de irrupção em VA	1070-1070 VA 40...400 Hz 0.9 20 °C)
[Uimp] tensão suportável de impulso nominal	8 kV
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: Barra 2 cabo(s) - transversal Seção do barramento: 25 x 3 mm
conexões - terminais	circuito de potência: terminais olhais/anéis 1 cabo(s) 150-150 mm²
conexões - terminais	circuito de potência: conector 1 cabo(s) 150-150 mm²
conexões - terminais	circuito de potência: ligação com perne
motor starter type	direct on-line contactor
tempo de funcionamento	35 ms Fechamento (a Uc
tempo de funcionamento	130 ms Abertura (a Uc
maximum operating rate	2400 cic/h a <55 °C
torque de aperto	circuito de controle: 1.2 N.m
torque de aperto	circuito de potência: 18 N.m
durabilidade mecânica	10 Mciclos
compatibilidade de gama	LC1F
categoria de sobretensão	III
[Icw] corrente nominal de curta duração admissível	1500 A a <40 °C - 10 s
[Icw] corrente nominal de curta duração admissível	920 A a <40 °C - 30 s
[Icw] corrente nominal de curta duração admissível	740 A a <40 °C - 1 mín
[Icw] corrente nominal de curta duração admissível	500 A a <40 °C - 3 mín
[Icw] corrente nominal de curta duração admissível	400 A a <40 °C - 10 mín
dissipação de calor	8-9.8 W
consumo de potência de manutenção em VA	9.9-9.9 VA 40...400 Hz 0.9 20 °C)
[Ui] tensão de isolamento nominal	1000 V para IEC 60947-4-1
[Ui] tensão de isolamento nominal	1500 V para VDE 0110, grupo C
Meio ambiente
altitude de funcionamento	3000 m sem degradação
largura	168.5 mm
temperatura ambiente do ar admissível ao redor do dispositivo	-40-70 °C
profundidade	181 mm
grau de proteção IP	IP2x face frontal com mortalhas para IEC 60529
grau de proteção IP	IP2x face frontal com mortalhas para VDE 0106
tratamento de proteção	TH
altura	174 mm
temperatura ambiente do ar para funcionamento	-5-55 °C
temperatura ambiente do ar para armazenamento	-60-80 °C
Peso	4.65 kg
Principal
gama	TeSys
composição de contatos de polos	3 NA
categoria de uso	CA-3
categoria de uso	CA-4
categoria de uso	CA-1
[Ie] corrente nominal de operação	275 A 40 °C a <= 440 V CA-1
[Ie] corrente nominal de operação	185 A 55 °C a <= 440 V CA-3
descrição de polos	3P
tipo de produto ou componente	contator
nome do produto	TeSys F
linha de produto	TeSys F
tipo do circuito de controle	CA a 40...400 Hz
aplicação do contator	controle do motor
aplicação do contator	carga resistiva
tensão de circuito de controle	220 V CA 40...400 Hz
[Ue] tensão de operação nominal	<= 460 V CC
[Ue] tensão de operação nominal	<= 690 V CA 50/60 Hz
alimentação do motor kW	90 kW a 380..0,400 V CA 50/60 Hz (CA-3)
alimentação do motor kW	100 kW a 415 V CA 50/60 Hz (CA-3)
alimentação do motor kW	100 kW a 440 V CA 50/60 Hz (CA-3)
alimentação do motor kW	110 kW a 500 V CA 50/60 Hz (CA-3)
alimentação do motor kW	110 kW a 660...690 V CA 50/60 Hz (CA-3)
alimentação do motor kW	55 kW a 220..0,230 V CA 50/60 Hz (CA-3)
alimentação do motor kW	33 kW a 400 V CA 50/60 Hz (CA-4)
nome abreviado do dispositivo	LC1F
