C0MUTADOR XB5AJ21

Ref: 21.15.243 Cód: XB5AJ21 Marca: Schneider Electric

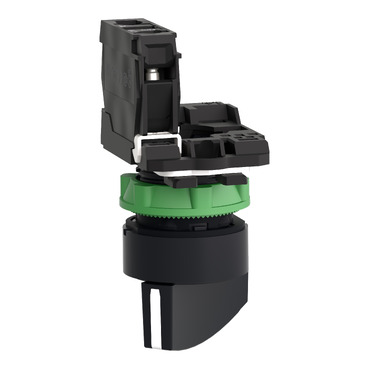

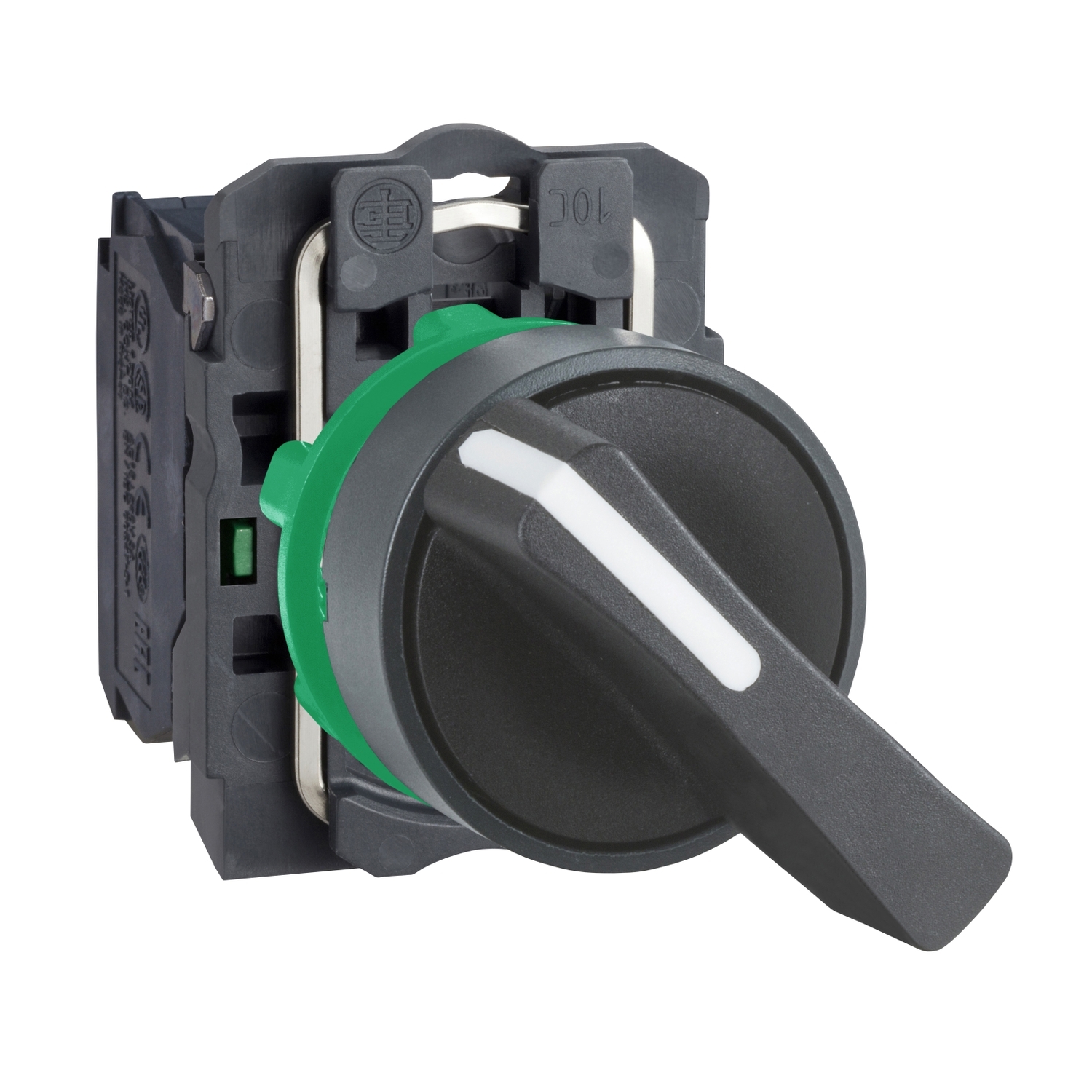

Chave seletora Ø22mm plástica, 2 posições fixas, manopla longa, NA

Descrição
Caracteristicas Técnicas

A XB5AJ21 é uma chave seletora plástica preta da linha Harmony XB5, possui 2 posições fixas, opera com mecanismo de desbloqueio por manopla longa, além de ter um contato Normalmente Aberto. Ela oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalada em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.

Documentos:

Complementar
utilização dos contatos	contatos padrão
altura	48 mm
descrição de terminais ISO nº 1	(13-14)NA
proteção contra curto-circuito	10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1
material de contatos	liga de prata (Ag/Ni)
abertura positiva	sem
[Ith] corrente térmica ao ar livre convencional	10 A para EN/IEC 60947-5-1
apresentação do dispositivo	Conjunto Montado
resistência a lavadora de alta pressão	7000000 Pa a 55 °C, distância : 0,1 m
durabilidade elétrica	1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
Peso	0.043 kg
[Uimp] tensão suportável de impulso nominal	6 kV para EN 60947-1
cor de lente ou tampa/operador	preto
[Ui] tensão de isolamento nominal	600 V (graus de Poluição 3) para EN 60947-1
[Ie] corrente nominal de operação	3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1
[Ie] corrente nominal de operação	6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1
[Ie] corrente nominal de operação	0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1
[Ie] corrente nominal de operação	0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1
[Ie] corrente nominal de operação	0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1
[Ie] corrente nominal de operação	1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1
valor de binário	0.14 N.m estado elétrico variável NA
confiabilidade elétrica IEC 60947-5-4	? < 10exp(-6) a 5 V, 1 mA em ambiente limpo para EN/IEC 60947-5-4
confiabilidade elétrica IEC 60947-5-4	? < 10exp(-8) a 17 V, 5 mA em ambiente limpo para EN/IEC 60947-5-4
largura	30 mm
profundidade	70 mm
torque de aperto	0.8-1.2 N.m para EN 60947-1
durabilidade mecânica	1000000 ciclos
compatibilidade de gama	XB5
escudo de isolamento	não
forma da cabeça do parafuso	cruzado compatível com Philips Nº 1 chave de fendas
forma da cabeça do parafuso	cruzado compatível com pozidriv Nº 1 chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 4 mm chave de fendas
forma da cabeça do parafuso	com slots compatível com plano de Ø 5,5 mm chave de fendas
Meio ambiente
classe de proteção contra choques elétricos	classe II para IEC 60536
grau de proteção NEMA	NEMA 13
grau de proteção NEMA	NEMA 4X
tratamento de proteção	TH
temperatura ambiente do ar para armazenamento	-40-70 °C
resistência à vibração	5 gn (f = 2-500 Hz) para IEC 60068-2-6
grau de proteção IP	IP67 para IEC 60529
grau de proteção IP	IP69
grau de proteção IP	IP69K
resistência ao choque	30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27
resistência ao choque	50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	JIS C8201-5-1
padrões	EN/IEC 60947-5-1
padrões	CSA C22.2 No 14
padrões	EN/IEC 60947-5-4
padrões	UL 508
padrões	EN/IEC 60947-1
padrões	JIS C8201-1
temperatura ambiente do ar para funcionamento	-40-70 °C
certificações do produto	GL
certificações do produto	BV
certificações do produto	CSA
certificações do produto	UL
certificações do produto	RINA
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	DNV
grau de proteção IK	IK06 para IEC 50102
Principal
linha de produto	Harmony XB5
tipo de produto ou componente	chave seletora
forma da cabeça da unidade de sinalização	redondo
diâmetro de montagem	22 mm
tipo de operador	estático
tipo de cabeça	standard
material do aro	dark grey plastic
conexões - terminais	terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1
conexões - terminais	terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN/IEC 60947-1
tipo e composição dos contatos	1 NA
venda por quantidade indivisível	1
nome abreviado do dispositivo	XB5
operação dos contatos	abertura lenta
perfil do operador	preto punho longo
informações de posição do operador	2 posições 90°
