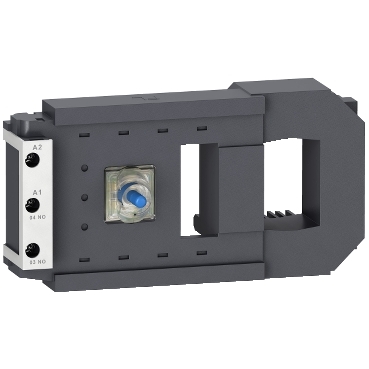

BOBINA LX9FG048 - P/LC1F185/225
Ref: 21.10.161 Cód: LX9FG048 Marca: Schneider Electric
TeSys F - specific contactor coil - 48 V AC 40...400 Hz low consumption
Documentos:
Product Data SheetDeclaração de Conformidade - LX9FG048 Declaração RoHS da ChinaDeclaração de Conformidade - LX9FG048 Declaração RoHS da UEDeclaração de Conformidade - LX9FG048 Declaração REAChDeclaração de Conformidade - LX9FG048 Declaração RoHS da UEDeclaração de Conformidade - LX9FG048 Declaração REAChDeclaração de Conformidade - LX9FG048 Declaração RoHS da UEDeclaração de Conformidade - LX9FG048 Declaração REACh| Complementar | |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc 55 °C) |
| limites de tensão de circuito de controle | saída: 0,35...0,55 Uc 55 °C) |
| consumo de potência de manutenção em VA | 8.9-10.9 VA 40...400 Hz 20 °C) |
| potência de irrupção em VA | 950-1180 VA 40...400 Hz 20 °C) |
| dissipação de calor | 8-9.8 W |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| Peso | 0.55 kg |
| Principal | |
| maximum operating rate | 2400 cic/h a <55 °C |
| linha de produto | TeSys F |
| nome abreviado do dispositivo | LX9FG |
| durabilidade mecânica | 10 Mciclos |
| gama | TeSys |
| tempo de operação | 130 ms Abertura |
| tempo de operação | 35 ms Fechamento |
| tipo de produto ou componente | bobina do contator específica |
| compatibilidade do produto | LC1F225 |
| compatibilidade do produto | LC1F185 |
| tipo do circuito de controle | CA a 40...400 Hz consumo baixo |
| compatibilidade de gama | TeSys F LC1F contator |
| indutância do circuito fechado | 0.23 H |
| resistência média | 2.2 Ohm irrupção a 20 °C |
| resistência média | 60 Ohm retenção a 20 °C |
| tensão de circuito de controle | 48 V CA 40...400 Hz |
