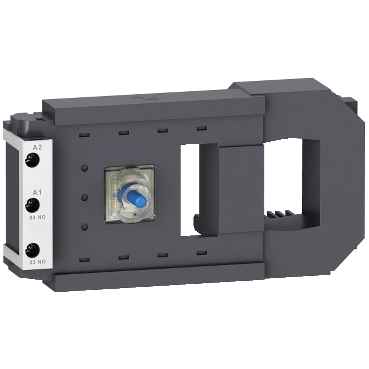

BOBINA LX9FF220 - P/LC1F115/150
Ref: 21.10.152 Cód: LX9FF220 Marca: Schneider Electric
BOBINA PARA LC1FF4 220V 40400HZ LX9FF220
Documentos:
Product Data SheetDeclaração de Conformidade - LX9FF220 Declaração REAChDeclaração de Conformidade - LX9FF220 Declaração RoHS da UEDeclaração de Conformidade - LX9FF220 Declaração RoHS da ChinaDeclaração de Conformidade - LX9FF220 Declaração RoHS da UEDeclaração de Conformidade - LX9FF220 Declaração RoHS da China| Complementar | |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc 55 °C) |
| limites de tensão de circuito de controle | saída: 0,35...0,55 Uc 55 °C) |
| consumo de potência de manutenção em VA | 6.6-8.1 VA 40...400 Hz 20 °C) |
| potência de irrupção em VA | 690-855 VA 40...400 Hz 20 °C) |
| dissipação de calor | 5.9-7.2 W |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| Peso | 0.43 kg |
| Principal | |
| maximum operating rate | 2400 cic/h a <55 °C |
| linha de produto | TeSys F |
| nome abreviado do dispositivo | LX9FF |
| durabilidade mecânica | 10 Mciclos |
| gama | TeSys |
| tempo de operação | 130 ms Abertura |
| tempo de operação | 35 ms Fechamento |
| tipo de produto ou componente | bobina do contator específica |
| compatibilidade do produto | LC1F115 |
| compatibilidade do produto | LC1F150 |
| tipo do circuito de controle | CA a 40...400 Hz consumo baixo |
| compatibilidade de gama | TeSys F LC1F contator |
| indutância do circuito fechado | 7.7 H |
| resistência média | 59.4 Ohm irrupção a 20 °C |
| resistência média | 2190 Ohm retenção a 20 °C |
| tensão de circuito de controle | 220..0,230 V CA 40...400 Hz |
