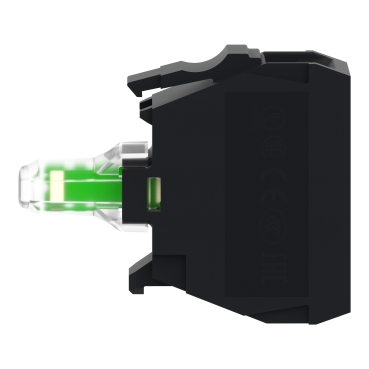

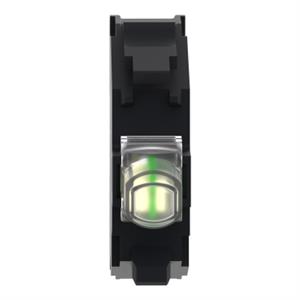

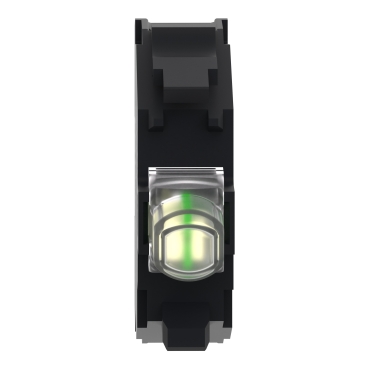

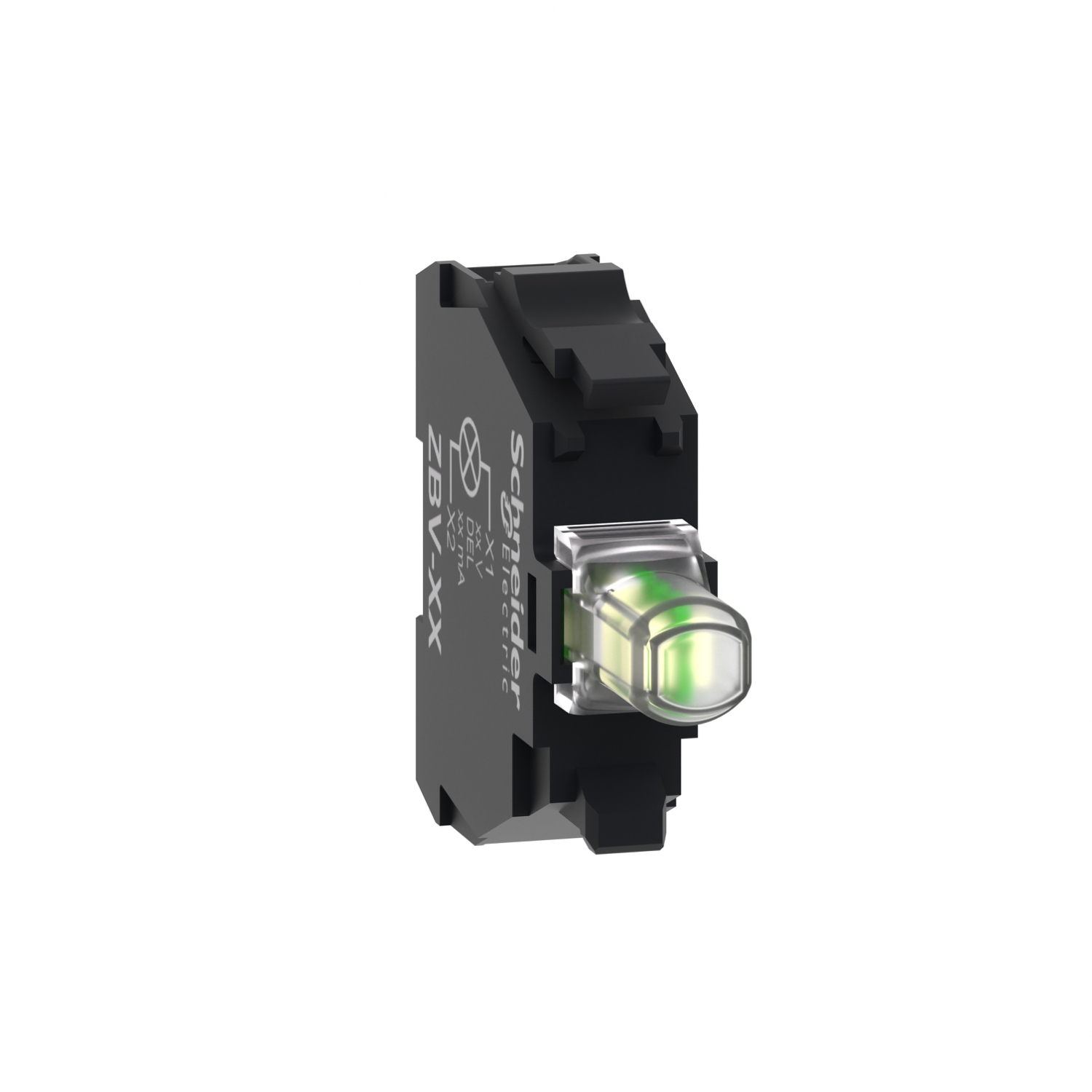

BLOCO LUMINOSO LED ZBVM1
Ref: 21.15.704 Cód: ZBVM1 Marca: Schneider Electric
Bloco de contato luminoso, LED universal, conector por parafuso,, 230...240VCA
O ZBVM1 é um bloco de contato luminoso da linha Harmony XB4. Funciona com um LED universal. É fornecido com 230...240 VCA e utiliza terminais por parafuso. Possui corpo de plástico. É compatível com Harmony XB4 e XB5. Este bloco de luz permite a substituição e configuração rápida e fácil de suas unidades de sinalização. Ele é facilmente instalado e substituído em unidades de botão de pressão ou chave seletora iluminadas compatíveis por meio de montagem de clipe e conectado com conexões simples de braçadeira de parafuso. Permite a distinção visual das unidades de sinalização através da iluminação por LED universal. Protege os operadores do contato inesperado com circuitos energizados graças ao seu índice de proteção IP20. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZBVM1 Declaração RoHS da UEDeclaração de Conformidade - ZBVM1 Declaração RoHS da China| Complementar | |
| compatibilidade de gama | ZBV |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| código de composição elétrica | M1 |
| código de composição elétrica | M2 |
| código de composição elétrica | M3 |
| código de composição elétrica | M4 |
| código de composição elétrica | M5 |
| código de composição elétrica | M6 |
| código de composição elétrica | M10 |
| código de composição elétrica | MF1 |
| código de composição elétrica | P1 |
| código de composição elétrica | P2 |
| código de composição elétrica | PF1 |
| Peso | 0.017 kg |
| consumo de corrente | 14 mA |
| apresentação do dispositivo | basic element |
| vida útil | 100000 H com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| limites de tensão de alimentação | 195-264 V CA |
| montagem do bloco | montagem frontal |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-4-2 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| certificações do produto | CSA |
| certificações do produto | UL listado |
| tensão nominal de fornecimento [Us] | 230...240 V |
| padrões | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-1 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| tratamento de proteção | TH |
| emissão eletromagnética | classe B para IEC 55011 |
| Principal | |
| nome abreviado do dispositivo | ZBV |
| tensão nominal de fornecimento [Us] | 230...240 V CA a 50/60 Hz |
| base da lâmpada | LED incorporado |
| fonte de luz | LED protegido |
| alimentação do bloco luminoso | direto |
| tipo de produto ou componente | bloco luminoso |
| venda por quantidade indivisível | 5 |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| tipo de sinalização | fixo |
| cor da fonte de luz | branco |
| linha de produto | Harmony XB4 |
| linha de produto | Harmony XB5 |
