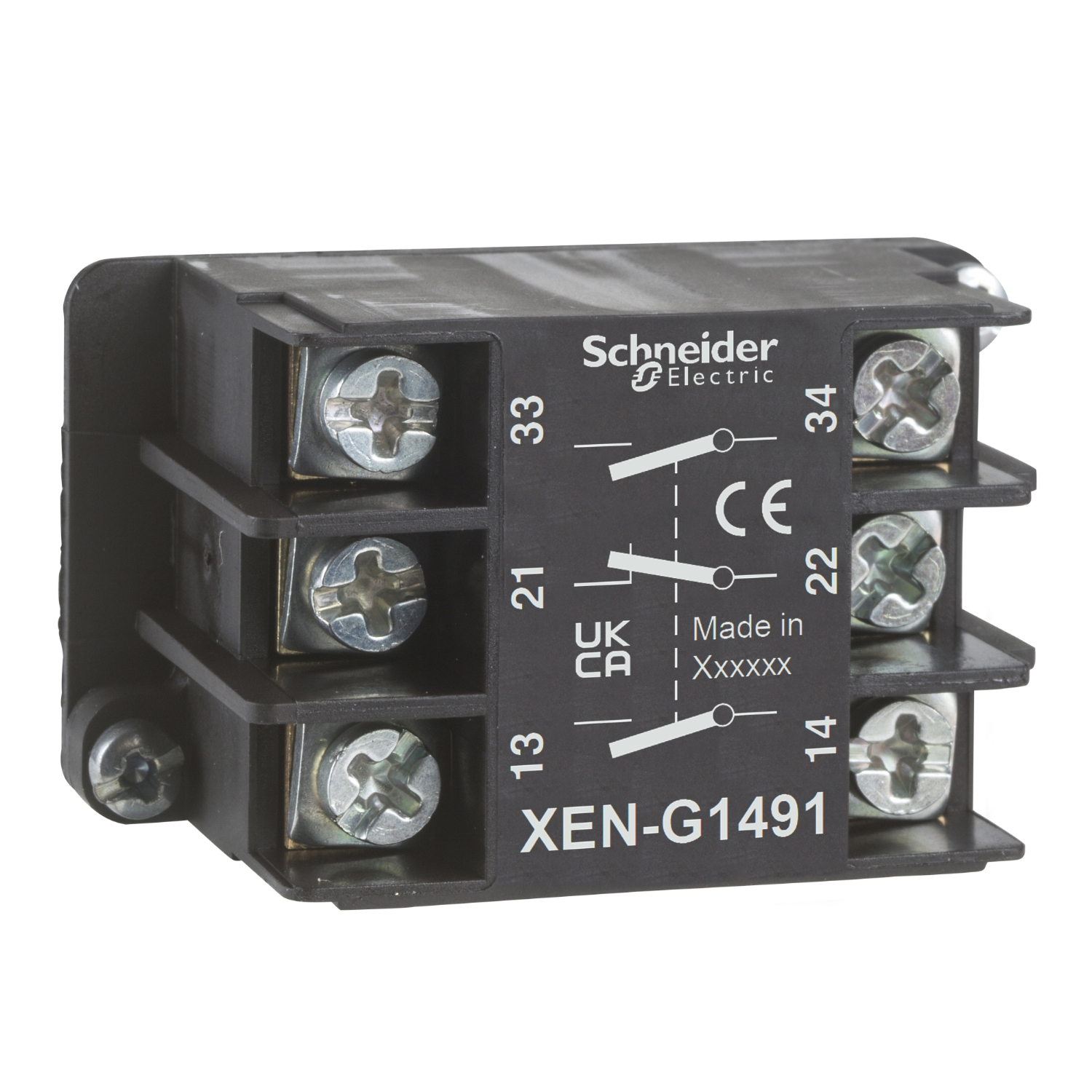

BLOCO CONTATO XENG1491
Ref: 21.27.011 Cód: XENG1491 Marca: Schneider Electric
BLOCO DE CONTATO 1 VELOCIDADE PARA XACA942
O XENG1491 é um bloco de contato de retorno por mola da linha Harmony XAC. É um componente separado para estação de controle pendente XACA com isolamento duplo. Ele foi projetado para montagem frontal e possui 1 contato normalmente fechado e 2 contatos normalmente aberto.
Documentos:
Product Data SheetDeclaração de Conformidade - XENG1491 Declaração REAChDeclaração de Conformidade - XENG1491 Declaração RoHS da UEDeclaração de Conformidade - XENG1491 Declaração RoHS da ChinaDeclaração de Conformidade - XENG1491 Declaração RoHS da ChinaDeclaração de Conformidade - XENG1491 Declaração RoHS da ChinaDeclaração de Conformidade - XENG1491 Declaração RoHS da China| Complementar | |
| designação de código de contato | A600 CA-15, Ue = 240 V, Ie = 3 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | A600 CA-15, Ue = 600 V, Ie = 1.2 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 250 V, Ie = 0.27 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 600 V, Ie = 0.1 A para IEC 60947-5-1, apêndice A |
| Peso | 0.04 kg |
| potência de funcionamento nominal em W | 40 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 120 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 48 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 48 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 65 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 24 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...1 x 2,5 mm² sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...2 x 1,5 mm² com extremidade do cabo |
| descrição de terminais ISO nº 1 | (21-22)NA |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (33-34)NF |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para IEC 60947-1 |
| maximum resistance across terminals | 25 MOhm |
| durabilidade mecânica | 1000000 ciclos |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| força de funcionamento | 18 N |
| proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 61140 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| Principal | |
| compatibilidade do produto | cabeça XACA9... |
| compatibilidade do produto | XACA |
| tipo de produto ou componente | bloco de contato |
| aplicação do bloco de contatos | velocidade única |
| nome do componente | XENG |
| operação dos contatos | abertura lenta |
| operação dos contatos | simultâneo |
| linha de produto | Harmony XAC |
| tipo de circuito elétrico | circuito de controle |
| tipo de operador | retorno por mola |
| tipo de bloco de contatos | único |
| montagem do bloco | montagem frontal |
| tipo e composição dos contatos | 1 NF + 2 NA |
